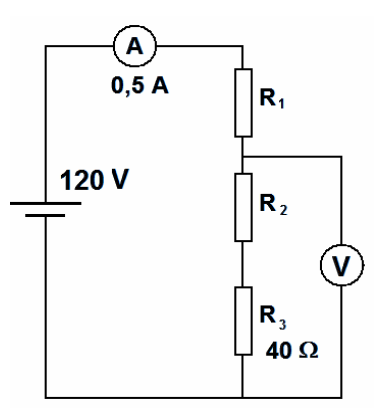

O circuito abaixo é composto de:
• uma fonte de alimentação ideal que fornece uma diferença de potencial (ddp) igual a 120V,
• um amperímetro ideal que indica uma intensidade de corrente elétrica igual a 0,5 A,
• três resistores R₁, R₂ e R₃, e
• um voltímetro ideal.
Assinale a alternativa que mostra, corretamente, o valor da indicação do voltímetro, em volts, sabendo-se que R₁ e R₂ têm o mesmo valor de resistência elétrica, e R₃ = 40 Ω.
