Elementos de Máquinas Rolamentos

Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) Técnico

Marinha do Brasil · Técnico em Desenho Mecânico · Caderno Amarela

Resposta obtida por resolução técnica — sem correção automática

Observe a figura abaixo.

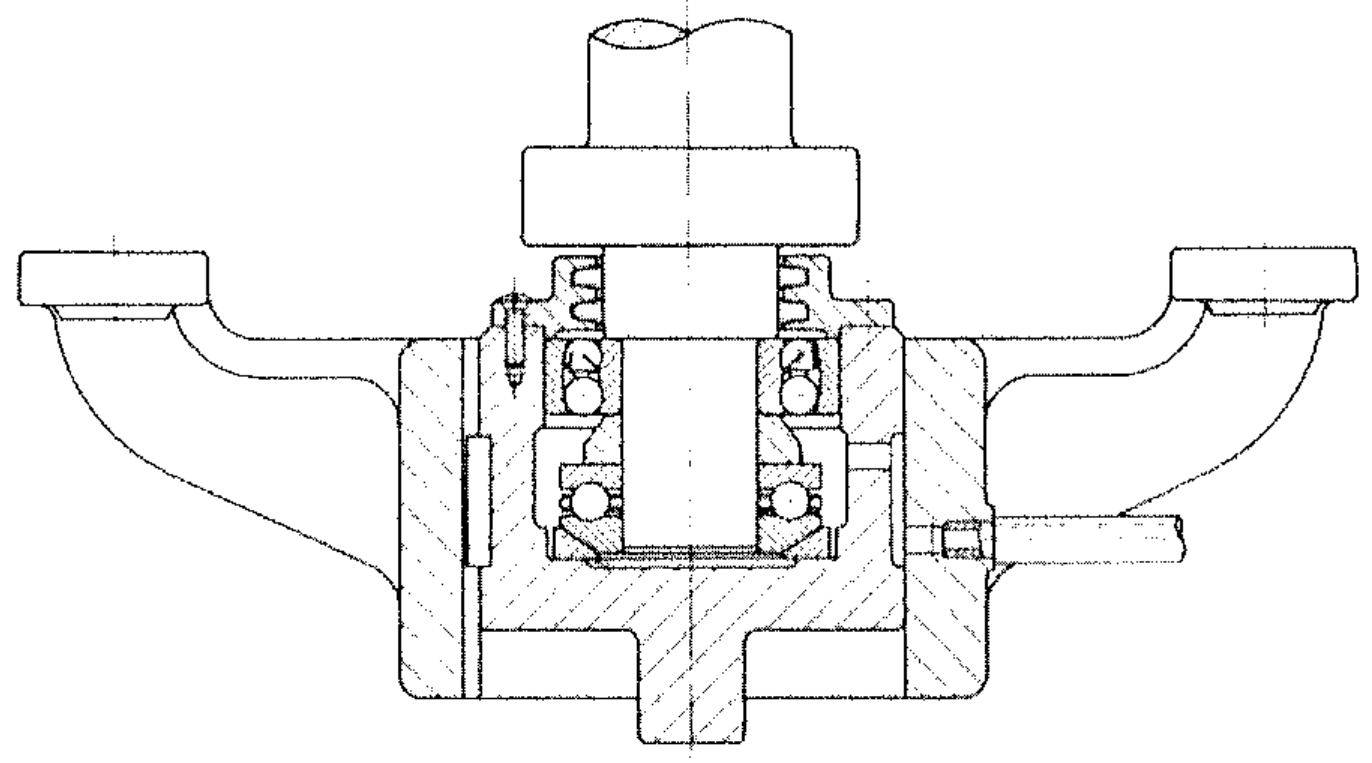

Desenho em corte de um mancal com eixo vertical apoiado em dois rolamentos, um superior e um inferior, alojados em uma carcaça com abas laterais.

Desenho em corte de um mancal com eixo vertical apoiado em dois rolamentos, um superior e um inferior, alojados em uma carcaça com abas laterais.

No desenho acima, os rolamentos superior e inferior são, respectivamente:

Selecione uma alternativa A) autocompensador de esferas e axial de esferas. B) autocompensador de esferas e autocompensador de rolos. C) axial de esferas e autocompensador de esferas. D) de contato angular de esferas e axial de esferas. E) autocompensador de rolos e axial de esferas.

Ver gabarito

Resposta por resolução técnica: A

Não havia gabarito nos documentos da prova.

Fonte: Resolução técnica: Resolução técnica local
