Observe a figura abaixo.

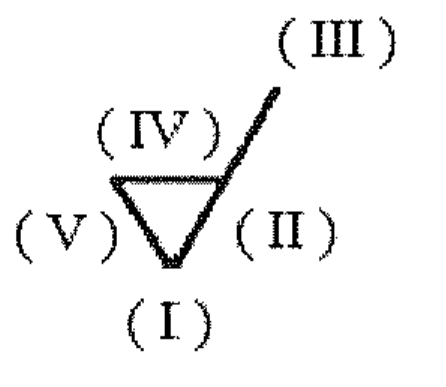

Símbolo de estado de superfície em forma de V com prolongamento inclinado, com as posições indicadas por I (abaixo), II (à direita), III (no topo do prolongamento), IV (acima) e V (à esquerda).

Símbolo de estado de superfície em forma de V com prolongamento inclinado, com as posições indicadas por I (abaixo), II (à direita), III (no topo do prolongamento), IV (acima) e V (à esquerda).

Qual opção apresenta a indicação de sobremetal para usinagem?

Ver gabarito

Resposta por resolução técnica: E

Não havia gabarito nos documentos da prova.
