Questão 43 — Roscas (Elementos de Máquinas) — Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil

Elementos de Máquinas Roscas

Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) Técnico

Marinha do Brasil · Técnico em Desenho Mecânico · Caderno Amarela

Resposta obtida por resolução técnica — sem correção automática

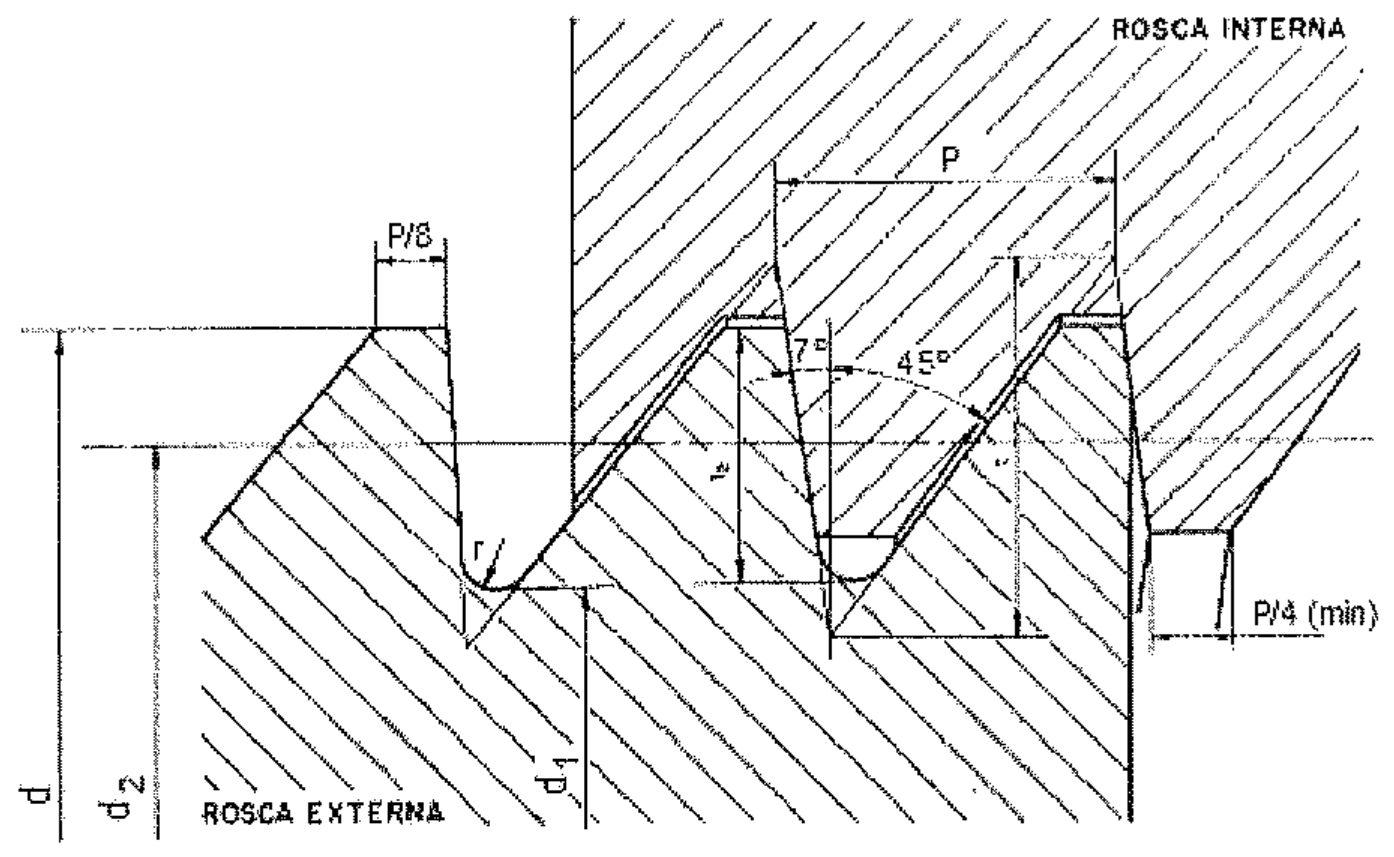

Observe a figura abaixo.

Perfil de rosca em corte mostrando rosca externa e rosca interna, com cotas P, P/8, P/4 (min), raio r, diâmetros d, d1 e d2 e flancos de 7° e 45°.

Perfil de rosca em corte mostrando rosca externa e rosca interna, com cotas P, P/8, P/4 (min), raio r, diâmetros d, d1 e d2 e flancos de 7° e 45°.

Qual opção apresenta a indicação do tipo de perfil da rosca da figura acima?

Selecione uma alternativa A) Dente de serra. B) Quadrado. C) Redondo. D) Triangular. E) Trapezoidal.

Ver gabarito

Resposta por resolução técnica: A

Não havia gabarito nos documentos da prova.

Fonte: Resolução técnica: Resolução técnica local
