Questão 28 — Eletrostática — Campo Elétrico Uniforme (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) 2015

Física Eletrostática — Campo Elétrico Uniforme

EsPCEx 2015

Escola Preparatória de Cadetes do Exército (EsPCEx) · Concurso de Admissão — Provas de Português, Redação, Física e Química · Caderno Modelo A

Gabarito disponível

Uma pequena esfera de massa M igual a 0,1 kg e carga elétrica q=1,5 μC está, em equilíbrio estático, no interior de um campo elétrico uniforme gerado por duas placas paralelas verticais carregadas com cargas elétricas de sinais opostos. A esfera está suspensa por um fio isolante preso a uma das placas conforme o desenho abaixo. A intensidade, a direção e o sentido do campo elétrico são, respectivamente,
Dados: cos θ=0,8 e sen θ=0,6
intensidade da aceleração da gravidade g=10 m/s²

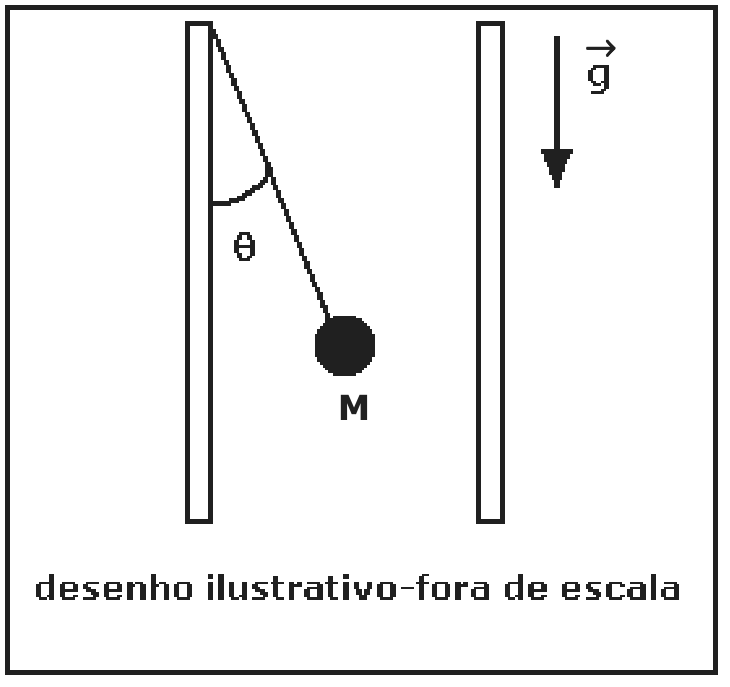

Duas placas verticais paralelas; a esfera de massa M pende de um fio preso à placa da esquerda, formando ângulo θ com a placa, deslocada para a direita; seta vertical para baixo indica g. Legenda: desenho ilustrativo-fora de escala.

Duas placas verticais paralelas; a esfera de massa M pende de um fio preso à placa da esquerda, formando ângulo θ com a placa, deslocada para a direita; seta vertical para baixo indica g. Legenda: desenho ilustrativo-fora de escala.

Selecione uma alternativa A) 5·10⁵ N/C, horizontal, da direita para a esquerda. B) 5·10⁵ N/C, horizontal, da esquerda para a direita. C) 9·10⁵ N/C, horizontal, da esquerda para a direita. D) 9·10⁵ N/C, horizontal, da direita para a esquerda. E) 5·10⁵ N/C, vertical, de baixo para cima.
