Questão 89 — Eletrodinâmica — Associação de Resistores (Física) — EEAR · Comando da Aeronáutica — Escola de Especialistas de Aeronáutica (EEAR)

Física Eletrodinâmica — Associação de Resistores

EEAR Médio

Comando da Aeronáutica — Escola de Especialistas de Aeronáutica (EEAR) · Curso de Formação de Sargentos (CFS-B 1/2016) — Aeronavegantes e Não-Aeronavegantes · Caderno Código da Prova 07

Gabarito disponível

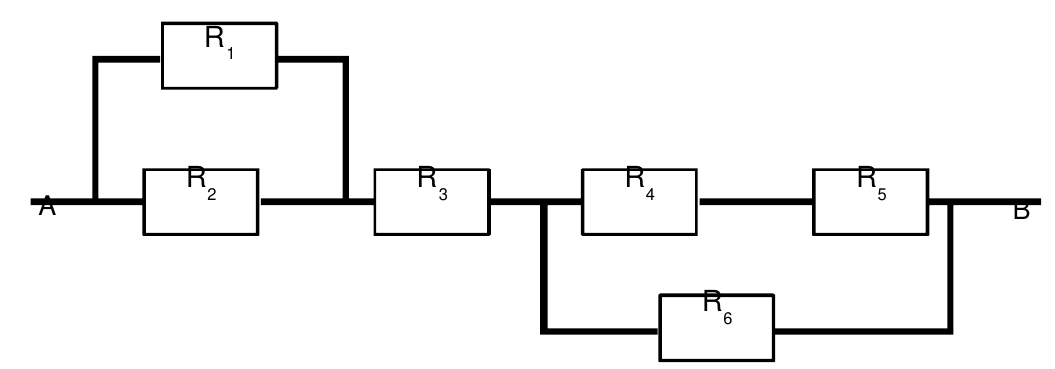

No circuito da figura abaixo, é correto afirmar que os resistores
Circuito entre os terminais A e B: R₁ e R₂ ligados entre os mesmos dois nós, seguidos de R₃; depois, R₄ e R₅ em sequência num ramo, e R₆ num ramo inferior ligado entre o nó antes de R₄ e o nó depois de R₅.

Circuito entre os terminais A e B: R₁ e R₂ ligados entre os mesmos dois nós, seguidos de R₃; depois, R₄ e R₅ em sequência num ramo, e R₆ num ramo inferior ligado entre o nó antes de R₄ e o nó depois de R₅.

Selecione uma alternativa A) R₂, R₃, R₄ e R₅ estão em série. B) R₄, R₅ e R₆ estão em paralelo. C) R₁ e R₂ estão em paralelo. D) R₂ e R₃ estão em série.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito Oficial — destaque em vermelho, questão 89
