Questão 21 — Óptica Geométrica — Reflexão e Refração (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2016

Física Óptica Geométrica — Reflexão e Refração

EsPCEx 2016 Médio

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

Um raio de luz monocromática propagando-se no ar incide no ponto O, na superfície de um espelho, plano e horizontal, formando um ângulo de 30° com sua superfície.
Após ser refletido no ponto O desse espelho, o raio incide na superfície plana e horizontal de um líquido e sofre refração. O raio refratado forma um ângulo de 30° com a reta normal à superfície do líquido, conforme o desenho abaixo. Sabendo que o índice de refração do ar é 1, o índice de refração do líquido é:
Dados: sen 30º=1/2 e cos 60º =1/2 ; sen 60º=√3/2 e cos 30º=√3/2

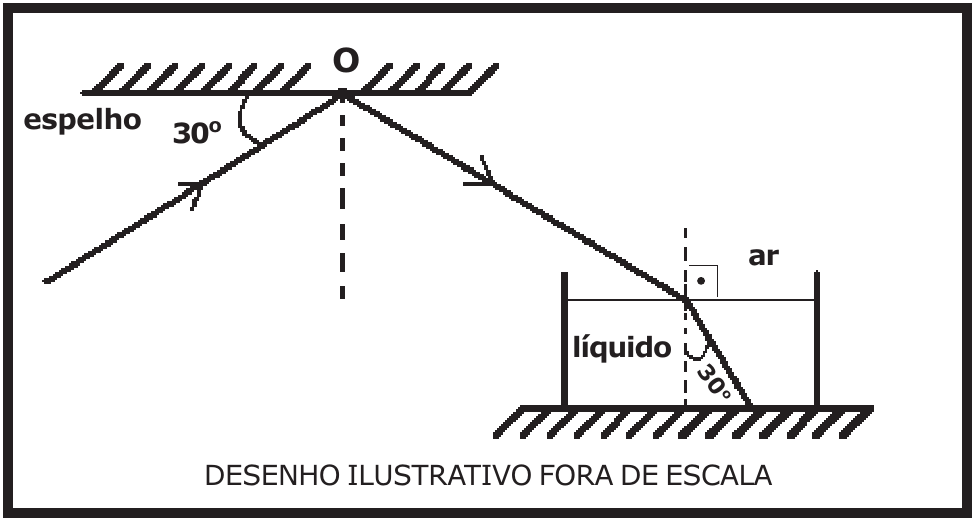

Desenho: raio de luz incide no ponto O de um espelho plano horizontal, formando 30° com a superfície do espelho; após a reflexão, atinge a superfície de um líquido em um recipiente, e o raio refratado forma 30° com a normal. Indicações: espelho, ar, líquido. Desenho ilustrativo fora de escala.

Desenho: raio de luz incide no ponto O de um espelho plano horizontal, formando 30° com a superfície do espelho; após a reflexão, atinge a superfície de um líquido em um recipiente, e o raio refratado forma 30° com a normal. Indicações: espelho, ar, líquido. Desenho ilustrativo fora de escala.
