Questão 25 — Eletrodinâmica — Geradores e Receptores (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2016

Física Eletrodinâmica — Geradores e Receptores

EsPCEx 2016 Médio

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

O desenho abaixo representa um circuito elétrico composto por resistores ôhmicos, um gerador ideal e um receptor ideal.
A potência elétrica dissipada no resistor de 4 Ω do circuito é:

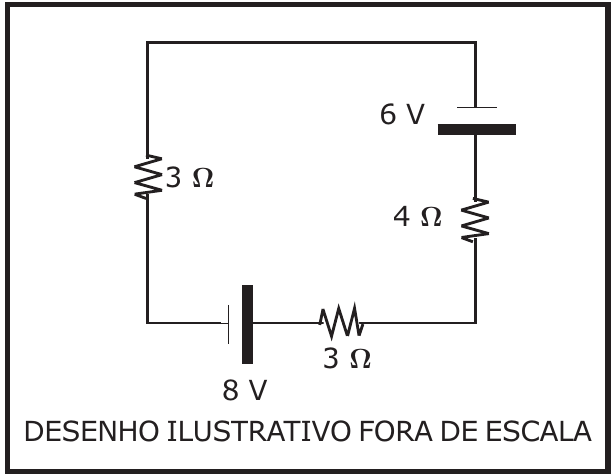

Circuito em série de malha única com uma fonte de 6 V, uma fonte de 8 V e resistores de 3 Ω, 4 Ω e 3 Ω. Desenho ilustrativo fora de escala.

Circuito em série de malha única com uma fonte de 6 V, uma fonte de 8 V e resistores de 3 Ω, 4 Ω e 3 Ω. Desenho ilustrativo fora de escala.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito de Português, Física e Química 2016 — Modelo A
