Texto-base:
Quando precisar use os seguintes valores para as constantes: Aceleração da gravidade: 10 m/s². 1,0 cal = 4,2 J = 4,2 × 10⁷ erg. Calor específico da água: 1,0 cal/g.K. Massa específica da água: 1,0 g/cm³. Massa específica do ar: 1,2 kg/m³. Velocidade do som no ar: 340 m/s.

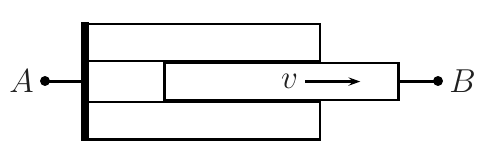

Considere superpostas três barras idênticas de grafite com resistividade ρ = 1,0 × 10⁻⁴ Ωm, 15 cm de comprimento e seção quadrada com 2,0 cm de lado. Inicialmente as três barras tem as suas extremidades em contato com a chapa ligada ao contato A. Em seguida, a barra do meio desliza sem atrito com velocidade constante v = 1,0 cm/s, movimentando igualmente o contato B, conforme a figura. Obtenha a expressão da resistência R medida entre A e B como função do tempo e esboce o seu gráfico.
Quando precisar use os seguintes valores para as constantes: Aceleração da gravidade: 10 m/s². 1,0 cal = 4,2 J = 4,2 × 10⁷ erg. Calor específico da água: 1,0 cal/g.K. Massa específica da água: 1,0 g/cm³. Massa específica do ar: 1,2 kg/m³. Velocidade do som no ar: 340 m/s.
Considere superpostas três barras idênticas de grafite com resistividade ρ = 1,0 × 10⁻⁴ Ωm, 15 cm de comprimento e seção quadrada com 2,0 cm de lado. Inicialmente as três barras tem as suas extremidades em contato com a chapa ligada ao contato A. Em seguida, a barra do meio desliza sem atrito com velocidade constante v = 1,0 cm/s, movimentando igualmente o contato B, conforme a figura. Obtenha a expressão da resistência R medida entre A e B como função do tempo e esboce o seu gráfico.
As questões dissertativas, numeradas de 21 a 30, devem ser desenvolvidas, justificadas e respondidas no caderno de soluções.
