Gabarito disponível

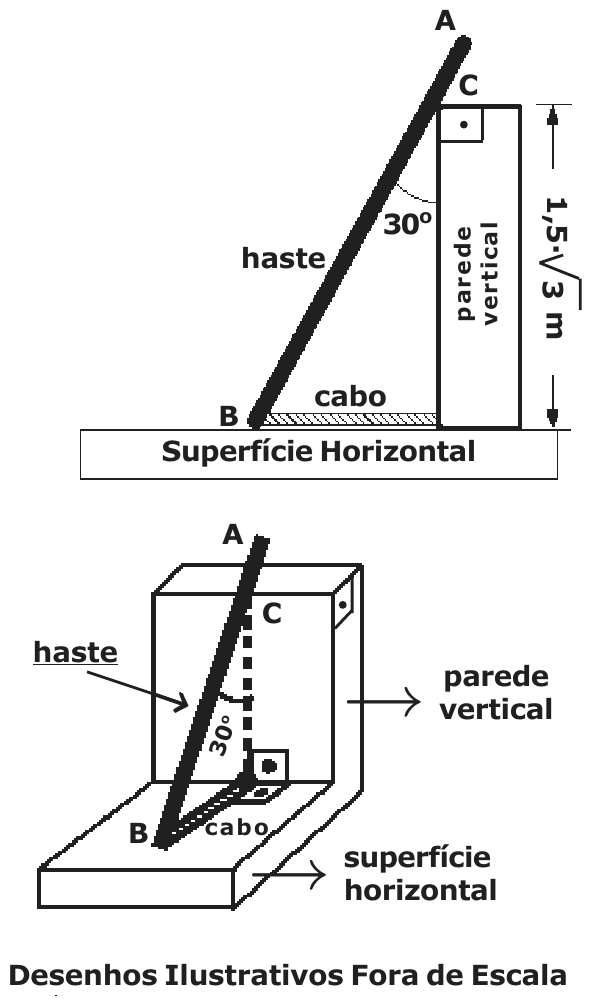

Uma haste AB rígida, homogênea com 4 m de comprimento e 20 N de peso, encontra-se apoiada no ponto C de uma parede vertical, de altura 1,5·√3 m, formando um ângulo de 30º com ela, conforme representado nos desenhos abaixo.
Para evitar o escorregamento da haste, um cabo horizontal ideal encontra-se fixo à extremidade da barra no ponto B e a outra extremidade do cabo, fixa à parede vertical.
Desprezando todas as forças de atrito e considerando que a haste encontra-se em equilíbrio estático, a força de tração no cabo é igual a
Dados: sen 30º= cos 60º= 0,5 e sen 60º= cos 30º = √3/2
