Questão 19 — Estática e Hidrostática — Equilíbrio e Empuxo (Física) — Instituto Militar de Engenharia (IME) 2017

Física Estática e Hidrostática — Equilíbrio e Empuxo

Instituto Militar de Engenharia (IME) 2017 Médio

Instituto Militar de Engenharia (IME) · Curso de Formação e Graduação — Prova Objetiva de Matemática, Física e Química (1ª fase)

Gabarito disponível

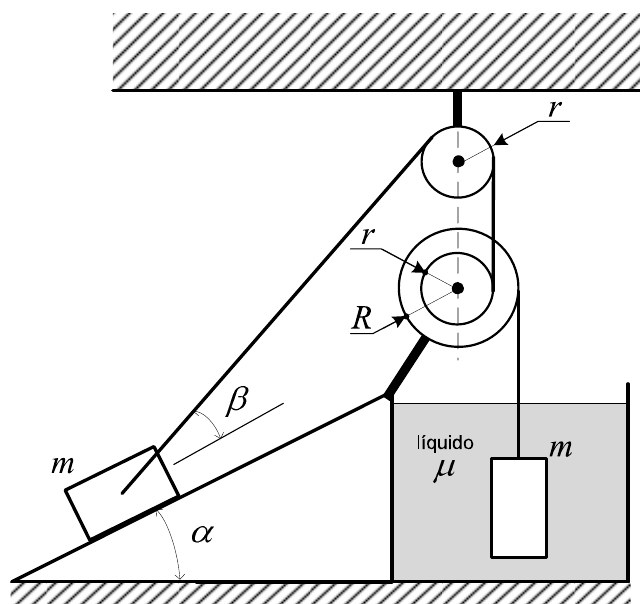

Bloco de massa m em plano inclinado de ângulo α, preso por fio que forma ângulo β com o plano e passa por polias de raios r e R (duas solidárias) ligadas a um segundo corpo de massa m imerso em líquido de massa específica μ.

Como mostra a figura, dois corpos de massa m e volume V estão em equilíbrio estático. Admita que μ é a massa específica do líquido, que não existe atrito entre o corpo e o plano inclinado e que as extremidades dos fios estão ligadas a polias, sendo que duas delas são solidárias, com raios menor e maior r e R, respectivamente. A razão R/r para que o sistema esteja em equilíbrio é:

Selecione uma alternativa A) m sen(α+β)/(m−μV) B) m cos(α+β)/(m−μV) C) (sen(α)/cos(β))(1 − μV/m)⁻¹ D) (cos(α)/sen(β))(1 − μV/m)⁻¹ E) cos(α + β)(1 − μV/m)
