Questão 15 — Termodinâmica — Ciclos Termodinâmicos e Diagramas P–V (Química) — Instituto Tecnológico de Aeronáutica (ITA)

Química Termodinâmica — Ciclos Termodinâmicos e Diagramas P–V

Instituto Tecnológico de Aeronáutica (ITA) Médio

Instituto Tecnológico de Aeronáutica (ITA) · Vestibular — Química

Gabarito disponível

Texto-base:
Folha de dados da prova: constantes (Avogadro, Faraday, volume molar, carga elementar, constante dos gases, gravidade, Planck, velocidade da luz), definições de unidades e condições, e tabela de massas molares e números atômicos dos elementos.

Folha de dados da prova: constantes (Avogadro, Faraday, volume molar, carga elementar, constante dos gases, gravidade, Planck, velocidade da luz), definições de unidades e condições, e tabela de massas molares e números atômicos dos elementos.

Um motor pulso-jato é uma máquina térmica que pode ser representada por um ciclo termodinâmico ideal de três etapas:

I. Aquecimento isocórico (combustão).
II. Expansão adiabática (liberação de gases).
III. Compressão isobárica (rejeição de calor a pressão atmosférica).

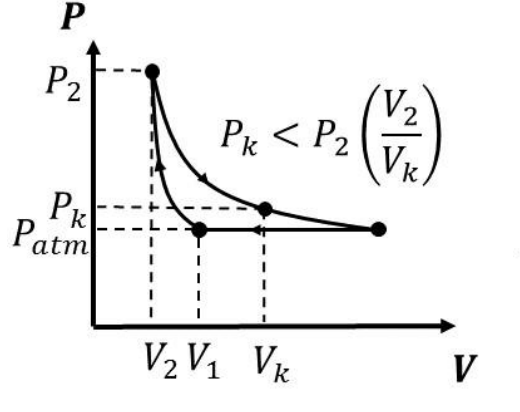

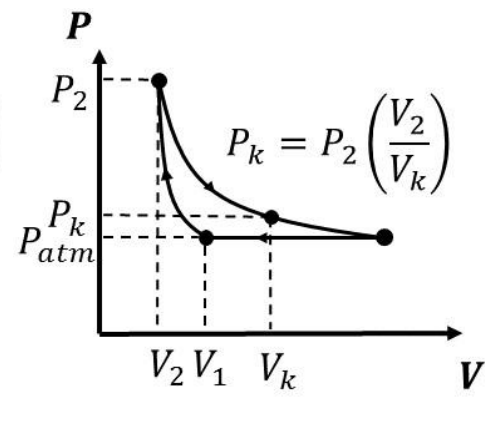

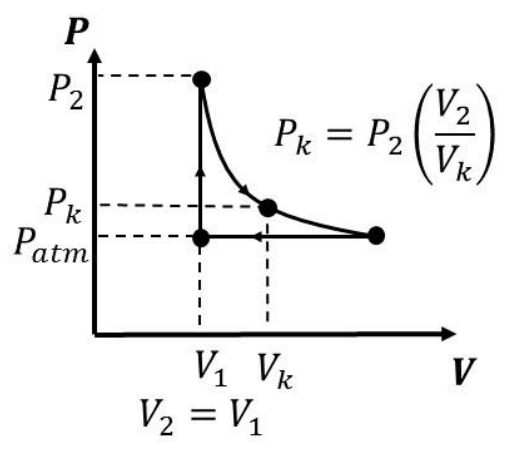

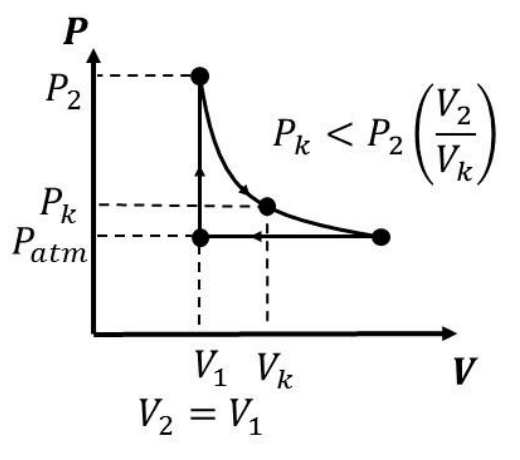

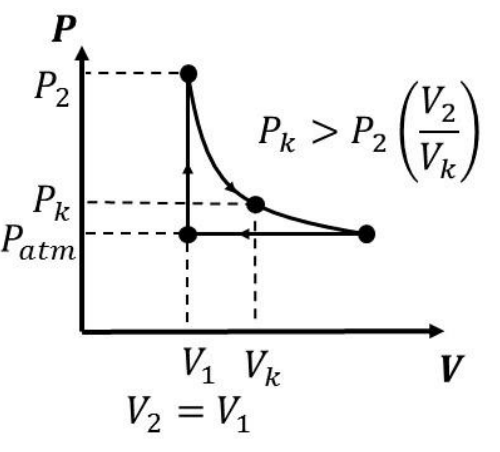

Considerando que essa máquina térmica opere com gases ideais, indique qual dos diagramas pressão versus volume a seguir representa o seu ciclo termodinâmico.
