Texto-base:
Quando precisar use os seguintes valores para constantes: Aceleração da gravidade: 10 m/s². Calor específico da água: 1,0 cal/g.K. Conversão de unidade: 1,0 cal = 4,2 J. Massa específica da água: 1g/cm³. Massa da Terra: 6,0 × 10²⁴kg. Raio da Terra: 6,4 × 10⁶m. Constante de Boltzman: k_B = 1,4 × 10⁻²³J/K. Constante dos gases: R = 8,3 J/mol.K. Massa atômica de alguns elementos químicos: M_C = 12 u, M_O = 16 u, M_N = 14 u, M_Ar = 40 u, M_Ne = 20 u, M_He = 4 u. Velocidade do som no ar: 340 m/s. Massa específica do mercúrio: 13,6 g/cm³. Permeabilidade magnética do vácuo: 4π × 10⁻⁷ Tm/A. Constante de Gravitação universal G = 6,7 × 10⁻¹¹m³/kg.s².

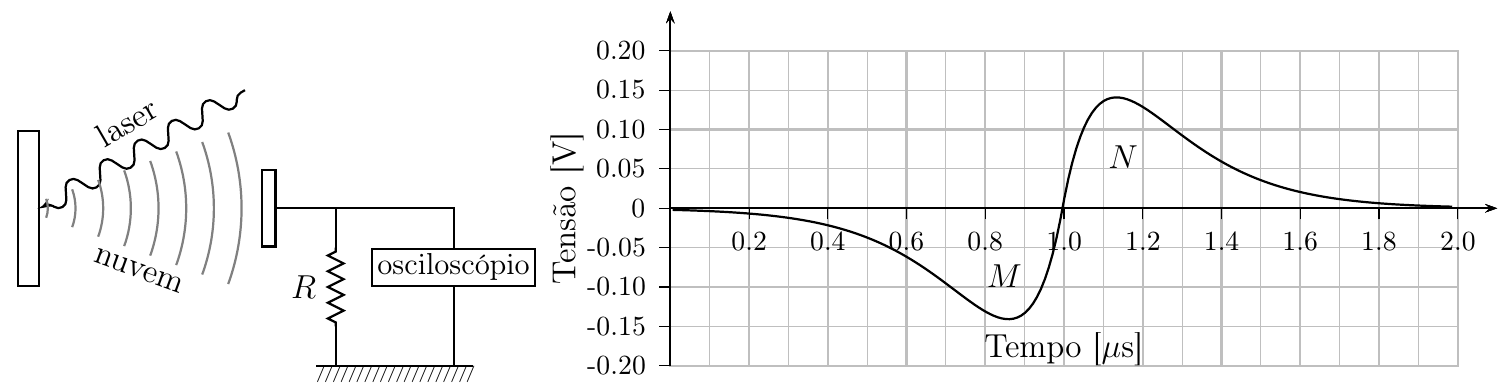

Em um experimento no vácuo, um pulso intenso de laser incide na superfície de um alvo sólido, gerando uma nuvem de cargas positivas, elétrons e átomos neutros. Uma placa metálica, ligada ao terra por um resistor R de 50 Ω, é colocada a 10 cm do alvo e intercepta parte da nuvem, sendo observado no osciloscópio o gráfico da variação temporal da tensão sobre o resistor. Considere as seguintes afirmativas:
I. A área indicada por M no gráfico é proporcional à carga coletada de elétrons, e a indicada por N é proporcional à de cargas positivas coletadas.
II. A carga total de elétrons coletados que atinge a placa é aproximadamente do mesmo valor (em módulo) que a carga total de cargas positivas coletadas, e mede aproximadamente 1 nC.
III. Em qualquer instante a densidade de cargas positivas que atinge a placa é igual à de elétrons.
![À esquerda, laser incidindo em um alvo e gerando uma nuvem que se expande até uma placa metálica ligada ao terra por um resistor R, com um osciloscópio medindo a tensão em R. À direita, gráfico Tensão [V] (de −0,20 a 0,20) × Tempo [μs] (de 0 a 2,0): a curva fica negativa até cerca de 1,0 μs, com mínimo próximo de −0,14 V em torno de 0,85 μs (região M), e depois positiva, com máximo próximo de 0,14 V em torno de 1,15 μs (região N), decaindo até zero perto de 2,0 μs.](https://vaiconcursos.com/wp-content/uploads/questoes-v4/imagens/213c82474c2a678856c37dbd3c0d9b3ee50d72197a0489a37cf9466e82b2638a/q008_img_01.png)
Esta(ão) correta(as) apenas
Quando precisar use os seguintes valores para constantes: Aceleração da gravidade: 10 m/s². Calor específico da água: 1,0 cal/g.K. Conversão de unidade: 1,0 cal = 4,2 J. Massa específica da água: 1g/cm³. Massa da Terra: 6,0 × 10²⁴kg. Raio da Terra: 6,4 × 10⁶m. Constante de Boltzman: k_B = 1,4 × 10⁻²³J/K. Constante dos gases: R = 8,3 J/mol.K. Massa atômica de alguns elementos químicos: M_C = 12 u, M_O = 16 u, M_N = 14 u, M_Ar = 40 u, M_Ne = 20 u, M_He = 4 u. Velocidade do som no ar: 340 m/s. Massa específica do mercúrio: 13,6 g/cm³. Permeabilidade magnética do vácuo: 4π × 10⁻⁷ Tm/A. Constante de Gravitação universal G = 6,7 × 10⁻¹¹m³/kg.s².
Em um experimento no vácuo, um pulso intenso de laser incide na superfície de um alvo sólido, gerando uma nuvem de cargas positivas, elétrons e átomos neutros. Uma placa metálica, ligada ao terra por um resistor R de 50 Ω, é colocada a 10 cm do alvo e intercepta parte da nuvem, sendo observado no osciloscópio o gráfico da variação temporal da tensão sobre o resistor. Considere as seguintes afirmativas:
I. A área indicada por M no gráfico é proporcional à carga coletada de elétrons, e a indicada por N é proporcional à de cargas positivas coletadas.
II. A carga total de elétrons coletados que atinge a placa é aproximadamente do mesmo valor (em módulo) que a carga total de cargas positivas coletadas, e mede aproximadamente 1 nC.
III. Em qualquer instante a densidade de cargas positivas que atinge a placa é igual à de elétrons.
Esta(ão) correta(as) apenas
