Questão 49 — Cinemática — Gráficos do Movimento Uniformemente Variado (Física) — EPCAR — Escola Preparatória de Cadetes do Ar · Comando da Aeronáutica — Academia da Força Aérea (CFOAV, CFOINT e CFOINF)

Física Cinemática — Gráficos do Movimento Uniformemente Variado

EPCAR — Escola Preparatória de Cadetes do Ar

Comando da Aeronáutica — Academia da Força Aérea (CFOAV, CFOINT e CFOINF) · Exame de Admissão aos Cursos de Formação de Oficiais Aviadores, Intendentes e de Infantaria (CFOAV, CFOINT e CFOINF) 2018 · Caderno Versão A

Gabarito disponível

Nas questões de Física, quando necessário, use:
• Aceleração da gravidade: g = 10 m/s²;
• sen 19° = cos 71° = 0,3;
• sen 71°= cos 19° = 0,9;
• Velocidade da luz no vácuo: c = 3,0 · 10⁸ m/s ;
• Constante de Planck: h = 6,6 · 10⁻³⁴ J.s;
• 1eV = 1,6 · 10⁻¹⁹ J;
• Potencial elétrico no infinito: zero.

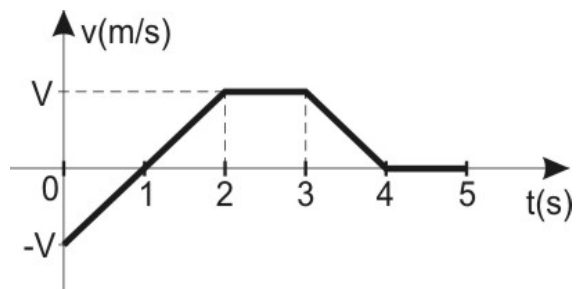

O gráfico seguinte representa a velocidade escalar v de uma partícula em movimento retilíneo.

Gráfico v(m/s) por t(s): a velocidade parte de −V em t = 0, cresce linearmente passando por zero em t = 1 s até V em t = 2 s, permanece V até t = 3 s, decresce linearmente até zero em t = 4 s e permanece nula até t = 5 s.

Gráfico v(m/s) por t(s): a velocidade parte de −V em t = 0, cresce linearmente passando por zero em t = 1 s até V em t = 2 s, permanece V até t = 3 s, decresce linearmente até zero em t = 4 s e permanece nula até t = 5 s.

Considerando que, em t = 0, a partícula está na origem dos espaços (S₀ = 0), o gráfico que melhor representa a posição (S) dessa partícula até o instante t = 5 s é

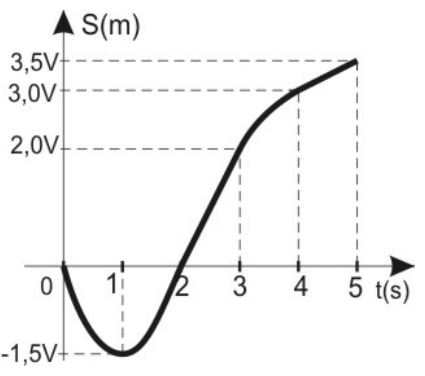

Selecione uma alternativa A) Gráfico S(m) por t(s) com marcas 3,5V, 3,0V, 2,0V e −1,5V no eixo S: curva que desce de 0 até −1,5V em t = 1 s, sobe cruzando zero em t = 2 s, chega a 3,0V em t = 4 s e 3,5V em t = 5 s.

Gráfico S(m) por t(s) com marcas 3,5V, 3,0V, 2,0V e −1,5V no eixo S: curva que desce de 0 até −1,5V em t = 1 s, sobe cruzando zero em t = 2 s, chega a 3,0V em t = 4 s e 3,5V em t = 5 s.

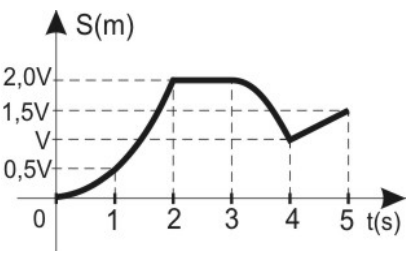

Gráfico S(m) por t(s) com marcas 2,0V, 1,5V, V e 0,5V: curva que sobe de 0 até 2,0V em t = 2 s, permanece até t = 3 s, desce até V em t = 4 s e sobe a 1,5V em t = 5 s.

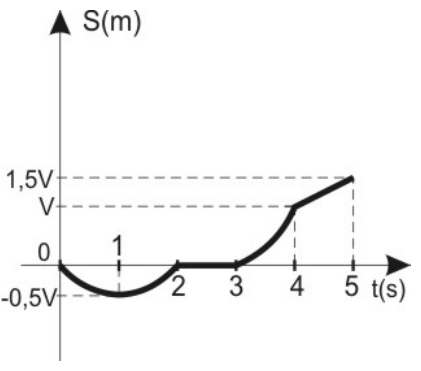

Gráfico S(m) por t(s) com marcas 1,5V, V, 0 e −0,5V: curva que desce até −0,5V em t = 1 s, volta a zero em t = 2 s, permanece em zero até t = 3 s, sobe a V em t = 4 s e a 1,5V em t = 5 s.

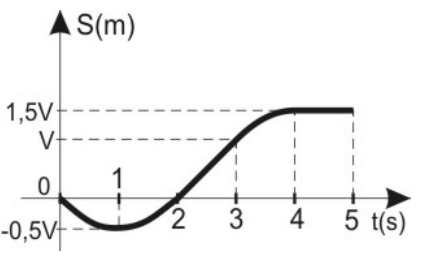

Gráfico S(m) por t(s) com marcas 1,5V, V, 0 e −0,5V: curva que desce até −0,5V em t = 1 s, volta a zero em t = 2 s, sobe até 1,5V em t = 4 s e permanece constante até t = 5 s.
