Física Eletrodinâmica — Associação de Resistores e Amperímetro

EEAR Médio

Comando da Aeronáutica — Escola de Especialistas de Aeronáutica (EEAR) · Curso de Formação de Sargentos (CFS 2/2018) — Aeronavegantes e Não-Aeronavegantes · Caderno Código da Prova 11

Gabarito disponível

Em uma aula de laboratório o professor montou um circuito com 3 resistores ôhmicos R₁, R₂ e R₃ associados a uma fonte de alimentação ideal (Vt) conforme o circuito abaixo. E solicitou ao aluno que, usando um amperímetro ideal, medisse o valor da intensidade de corrente elétrica que flui através de R₂.

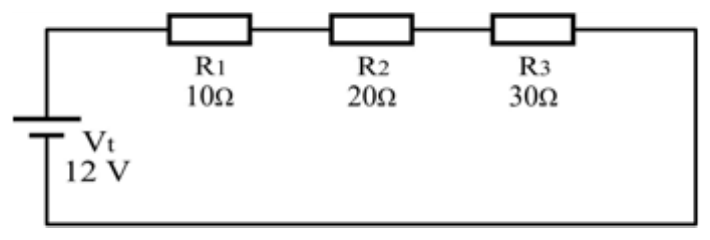

Circuito em série: fonte Vt de 12 V com resistores R1 = 10 Ω, R2 = 20 Ω e R3 = 30 Ω.

Circuito em série: fonte Vt de 12 V com resistores R1 = 10 Ω, R2 = 20 Ω e R3 = 30 Ω.

O aluno, porém fez a ligação do amperímetro (A) da maneira indicada na figura a seguir. Com base nisso, assinale a alternativa que representa o valor indicado, em ampères, no amperímetro.

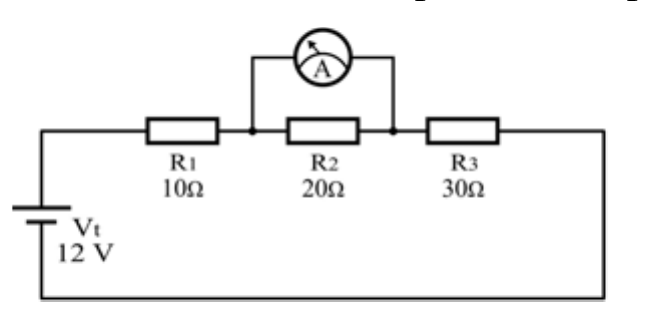

Mesmo circuito, com o amperímetro A ligado em paralelo com o resistor R2.

Mesmo circuito, com o amperímetro A ligado em paralelo com o resistor R2.

Selecione uma alternativa A) 0,0 B) 0,2 C) 0,3 D) 0,4
