Nas questões de Física, quando necessário, use:
• Aceleração da gravidade: g = 10 m/s²;
• Calor específico da água: c = 1,0 cal/g ºC;
• sen 45° = cos 45° = √2/2.

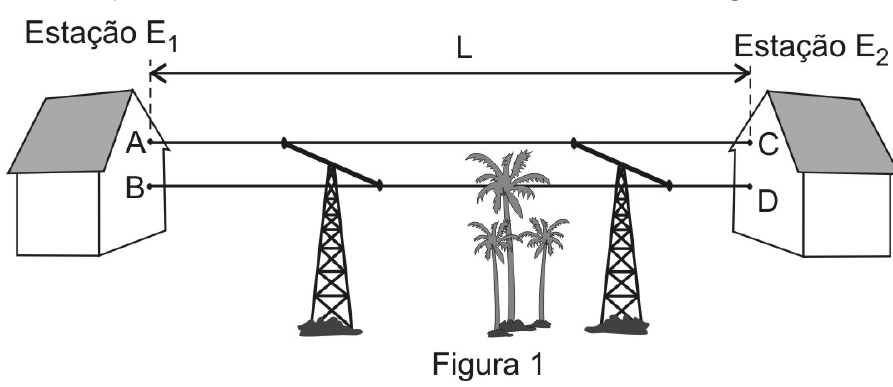

Duas estações E₁ e E₂ são interligadas por uma linha telefônica constituída por dois cabos iguais, cada um com comprimento L = 30 km, conforme ilustrado na figura 1.

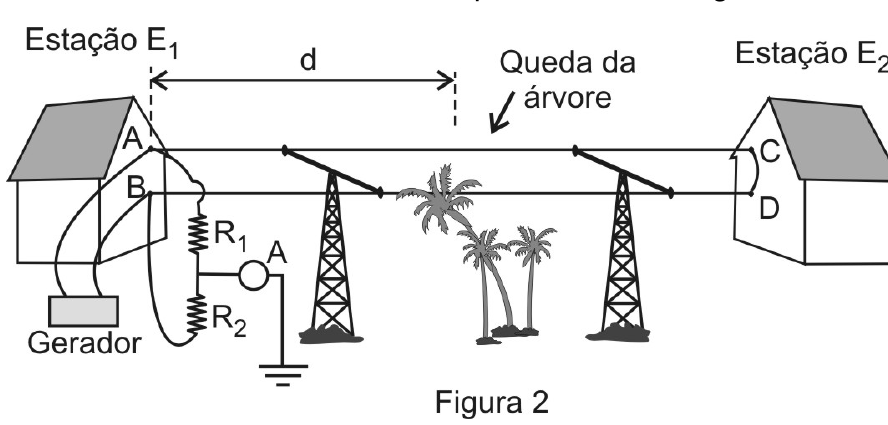

Durante uma tempestade, uma árvore caiu sobre um dos cabos fazendo um contato elétrico com a terra. Para localizar onde a árvore caiu e reparar o defeito, um técnico procedeu da seguinte forma: uniu os terminais C e D na estação E₂ e, na estação E₁, interligou os terminais A e B por reostatos R₁ e R₂ associados em paralelo com um gerador. As resistências de R₁ e R₂ foram ajustadas de tal forma que o amperímetro A não indicou a passagem de corrente elétrica, conforme esquematizado na figura 2.
Considere que os contatos elétricos, as ligações com a terra e o amperímetro têm resistências elétricas desprezíveis e que R₁ e R₂ valem, respectivamente, 4,5 kΩ e 1,5 kΩ.
Nessas condições, o ponto onde a árvore tocou o fio se localiza a uma distância d, em relação à estação E₁, em km, igual a
