Questão 22 — Eletromagnetismo — Campo Magnético de Espiras (Física) — EsPCEx · Exército Brasileiro — Escola Preparatória de Cadetes do Exército (EsPCEx) 2019

Física Eletromagnetismo — Campo Magnético de Espiras

EsPCEx 2019

Exército Brasileiro — Escola Preparatória de Cadetes do Exército (EsPCEx) · Concurso de Admissão à EsPCEx — Provas de Português, Física, Química e Redação · Caderno Modelo A

Gabarito disponível

Duas espiras circulares, concêntricas e coplanares de raios R₁ = 2π m e R₂ = 4π m são percorridas, respectivamente, por correntes de intensidades i₁ = 6 A e i₂ = 8 A, conforme mostra o desenho.
A intensidade (módulo) do vetor indução magnética no centro das espiras “O” é
Dado: o meio é o vácuo e a permeabilidade magnética do vácuo µₒ = 4π · 10⁻⁷ T · m/A

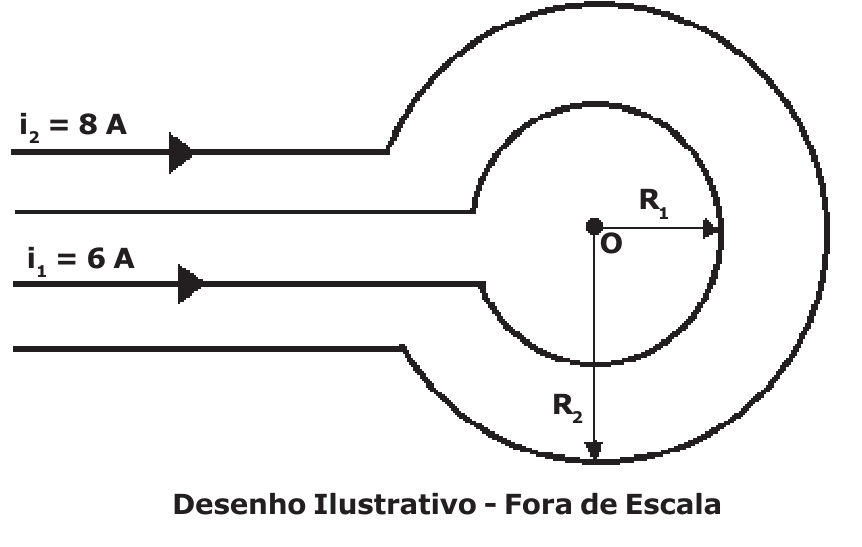

Duas espiras concêntricas de centro O: interna de raio R₁ com corrente i₁ = 6 A e externa de raio R₂ com corrente i₂ = 8 A, com os fios de alimentação entrando pela esquerda. Desenho Ilustrativo - Fora de Escala.

Duas espiras concêntricas de centro O: interna de raio R₁ com corrente i₁ = 6 A e externa de raio R₂ com corrente i₂ = 8 A, com os fios de alimentação entrando pela esquerda. Desenho Ilustrativo - Fora de Escala.

Selecione uma alternativa A) 2 · 10⁻⁷ T. B) 3 · 10⁻⁷ T. C) 6 · 10⁻⁷ T. D) 8 · 10⁻⁷ T. E) 9 · 10⁻⁷ T.
