Física Termodinâmica — Transformações Gasosas

Escola de Especialistas de Aeronáutica (EEAR) Médio

Comando da Aeronáutica — Escola de Especialistas de Aeronáutica · Curso de Formação de Sargentos da Aeronáutica (CFS 2/2020) — Aeronavegantes e Não-Aeronavegantes · Caderno Código 21

Gabarito disponível

Uma amostra de um gás ideal sofre a transformação termodinâmica do estado A para o estado B representada no gráfico P (pressão) em função de T (temperatura) representada a seguir:
Gráfico P por T: segmento retilíneo de A até B cujo prolongamento (pontilhado) passa pela origem, com seta de A para B.

Gráfico P por T: segmento retilíneo de A até B cujo prolongamento (pontilhado) passa pela origem, com seta de A para B.

Entre as alternativas, assinale aquela que melhor representa o gráfico P em função de V (volume) correspondente a transformação termodinâmica de A para B.

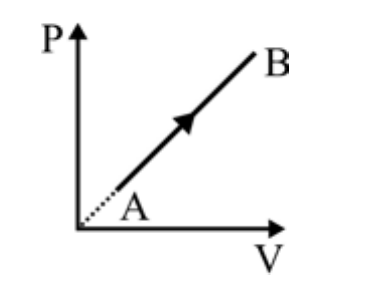

Selecione uma alternativa A) Gráfico P por V: segmento retilíneo inclinado de A até B, cujo prolongamento pontilhado passa pela origem.

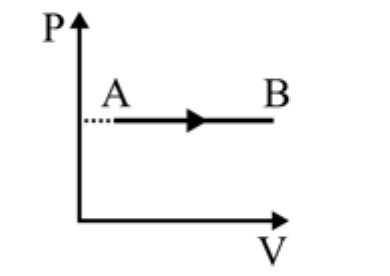

Gráfico P por V: segmento horizontal de A até B (pressão constante).

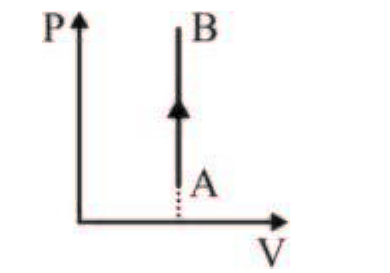

Gráfico P por V: segmento vertical de A (abaixo) até B (acima), com seta para cima (volume constante).

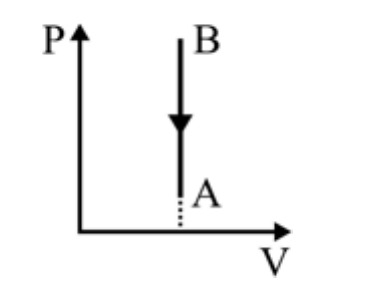

Gráfico P por V: segmento vertical de B (acima) até A (abaixo), com seta para baixo.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito Oficial — Código 21 — página 2
