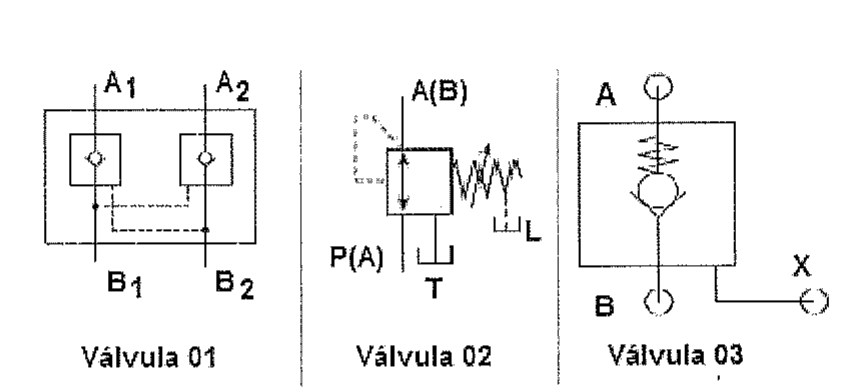

Analise a figura abaixo, na qual são representadas esquematicamente três válvulas.

Três símbolos esquemáticos de válvulas hidráulicas: Válvula 01 com vias A1, A2, B1 e B2 e dois elementos internos ligados por linha tracejada; Válvula 02 com vias A(B), P(A), T e dreno L, mola ajustável e linha de pilotagem tracejada; Válvula 03 com vias A, B e X, elemento de esfera com mola.

Três símbolos esquemáticos de válvulas hidráulicas: Válvula 01 com vias A1, A2, B1 e B2 e dois elementos internos ligados por linha tracejada; Válvula 02 com vias A(B), P(A), T e dreno L, mola ajustável e linha de pilotagem tracejada; Válvula 03 com vias A, B e X, elemento de esfera com mola.

Assinale a opção que apresenta a denominação correta das válvulas 01, 02, e 03, respectivamente.

Selecione uma alternativa A) Retenção dupla, reguladora de pressão de três vias e retenção pilotada. B) Retenção dupla, retenção pilotada e reguladora de pressão. C) Reguladora dupla, retenção pilotada e reguladora de pressão. D) Reguladora dupla, reguladora de Pressão de três vias e reguladora com alívio. E) Retenção dupla, reguladora de pressão de três vias e reguladora de pressão com alívio.
