Questão 60 — Eletrostática — Campo Elétrico de Esfera Carregada (Física) — Exército Brasileiro — Escola de Formação Complementar do Exército (EsFCEx) 2020

Física Eletrostática — Campo Elétrico de Esfera Carregada

2020 Superior

Exército Brasileiro — Escola de Formação Complementar do Exército (EsFCEx) · Oficial do Quadro Complementar do Exército — Área: Magistério de Física · Caderno Versão A (011. Prova Objetiva)

Gabarito disponível

O gráfico representa a intensidade do campo elétrico (E) criado por uma esfera maciça isolante de raio R, uniformemente carregada, em função da distância ao seu centro (r), para valores de r < R.

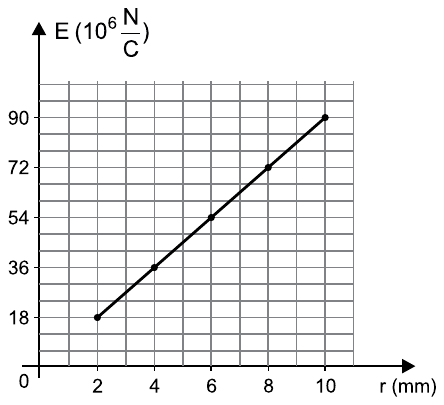

Gráfico de E (em 10⁶ N/C) em função de r (em mm): reta crescente passando pelos pontos (2; 18), (4; 36), (6; 54), (8; 72) e (10; 90).

Gráfico de E (em 10⁶ N/C) em função de r (em mm): reta crescente passando pelos pontos (2; 18), (4; 36), (6; 54), (8; 72) e (10; 90).

Adotando o valor k = 9 × 10⁹ N×m²/C² para a constante eletrostática e π = 3, o valor da densidade volumétrica de cargas dessa esfera é:
