O circuito da figura é constituído por sete capacitores que são interligados com fios e conexões de resistência desprezível.

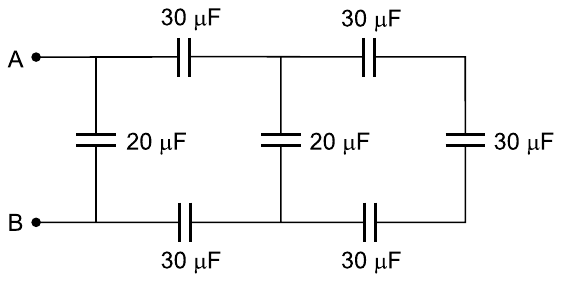

Circuito em escada entre os terminais A e B: no ramo superior, dois capacitores de 30 µF em série; no ramo inferior, dois capacitores de 30 µF em série; três capacitores verticais ligando os ramos: 20 µF junto aos terminais, 20 µF no nó central e 30 µF na extremidade direita.

Circuito em escada entre os terminais A e B: no ramo superior, dois capacitores de 30 µF em série; no ramo inferior, dois capacitores de 30 µF em série; três capacitores verticais ligando os ramos: 20 µF junto aos terminais, 20 µF no nó central e 30 µF na extremidade direita.

A capacitância equivalente entre os pontos A e B desse circuito é

Ver gabarito

Gabarito: B
