Questão 12 — Eletrodinâmica — Capacitores e Reostato (Física) — ITA · Instituto Tecnológico de Aeronáutica (ITA) 2019

Física Eletrodinâmica — Capacitores e Reostato

ITA 2019 Médio

Instituto Tecnológico de Aeronáutica (ITA) · Vestibular 2020 — 1ª Fase (Física, Português, Inglês, Matemática e Química)

Questão anulada

Considere o circuito da figura no qual há uma chave elétrica, um reostato linear de comprimento total de 20 cm, uma fonte de tensão V = 1,5 V e um capacitor de capacitância C = 10 μF conectado a um ponto intermediário do reostato, de modo a manter contato elétrico e permitir seu carregamento. A resistência R entre uma das extremidades do reostato e o ponto de contato elétrico, a uma distância x, varia segundo o gráfico ao lado.

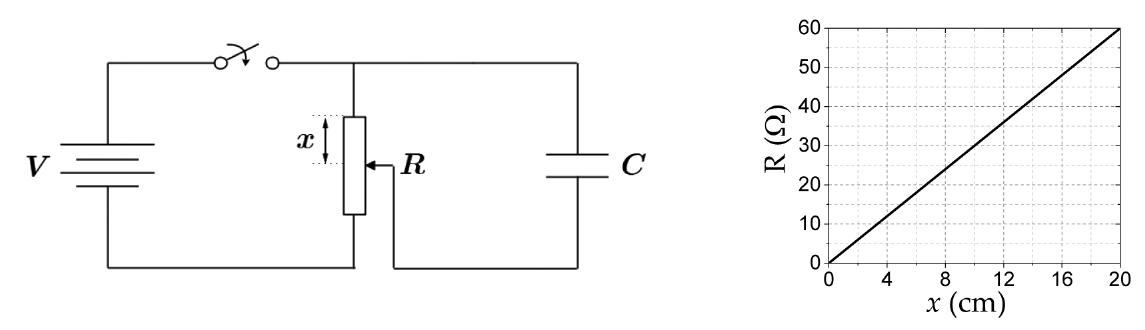

Circuito com fonte V, chave, reostato com contato deslizante a uma distância x de uma extremidade e capacitor C; ao lado, gráfico linear de R (Ω) em função de x (cm), de 0 Ω em x = 0 a 60 Ω em x = 20 cm.

Circuito com fonte V, chave, reostato com contato deslizante a uma distância x de uma extremidade e capacitor C; ao lado, gráfico linear de R (Ω) em função de x (cm), de 0 Ω em x = 0 a 60 Ω em x = 20 cm.

Com a chave fechada e no regime estacionário, a carga no capacitor é igual a
