Questão 35 — Comunicação de Dados — Modulação Digital (Redes de Computadores) — Fundação VUNESP · Exército Brasileiro — Escola de Formação Complementar do Exército (EsFCEx) 2021

Redes de Computadores Comunicação de Dados — Modulação Digital

Fundação VUNESP 2021

Exército Brasileiro — Escola de Formação Complementar do Exército (EsFCEx) · Oficial do Quadro Complementar do Exército · Caderno 007. Prova Objetiva — Modelo de prova (Versão) A

Gabarito disponível

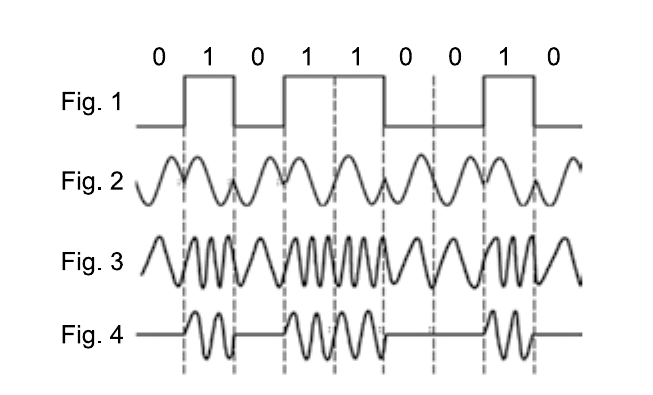

A modulação digital pode ser realizada por meio da modulação de um sinal de portadora sobreposto à banda passante. A Figura 1 representa um sinal binário que se deseja transmitir, enquanto as demais são associadas a diversos métodos de modulação.

Quatro sinais alinhados no tempo. Acima, a sequência de bits 0 1 0 1 1 0 0 1 0. Fig. 1: sinal binário retangular, alto nos bits 1 e baixo nos bits 0. Fig. 2: onda senoidal contínua de amplitude e frequência constantes, com mudanças de fase nas transições entre bits. Fig. 3: onda senoidal de amplitude constante cuja frequência é maior nos bits 1 e menor nos bits 0. Fig. 4: onda senoidal presente apenas durante os bits 1 e linha reta (sem sinal) durante os bits 0. Linhas verticais tracejadas marcam os limites dos bits.

Sobre as figuras apresentadas, é correto afirmar que a Figura

Selecione uma alternativa A) 2 é associada ao método de chaveamento por deslocamento de amplitude (Amplitude Shift Keying). B) 4 é associada ao método de chaveamento por deslocamento de fase em quadratura (Quadrature Phase Shift Keying). C) 4 é associada ao método de chaveamento por deslocamento de fase (Phase Shift Keying). D) 3 é associada ao método de chaveamento por deslocamento de frequência (Frequency Shift Keying). E) 3 é associada ao método de chaveamento por deslocamento de amplitude de quadratura (Quadrature Amplitude Shift Keying).

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito — 007. Prova Objetiva, Área: Informática, Versão A (página 19)
