Gabarito disponível
Texto-base:
Nas questões de Física, quando necessário, utilize:
• aceleração da gravidade: g = 10 m/s²
• cos 30º = sen 60º = √3/2
• cos 60º = sen 30º = 1/2
• condutividade térmica do vidro: K = 0,8 W/(m·K)
• 1 atm = 1,0·10⁵ N/m²
• constante universal dos gases: R = 8,0 J/(mol·K)
• 1 L = 1 dm³
• 1 cal = 4 J
• calor específico da água: c = 1 cal/(g·ºC)
• velocidade da luz no vácuo: c = 3 x 10⁸ m/s
• constante de Planck: h = 6,6 x 10⁻³⁴ J·s
• carga elementar (e) = 1,6 x 10⁻¹⁹ C
• 1 Å = 10⁻¹⁰ m

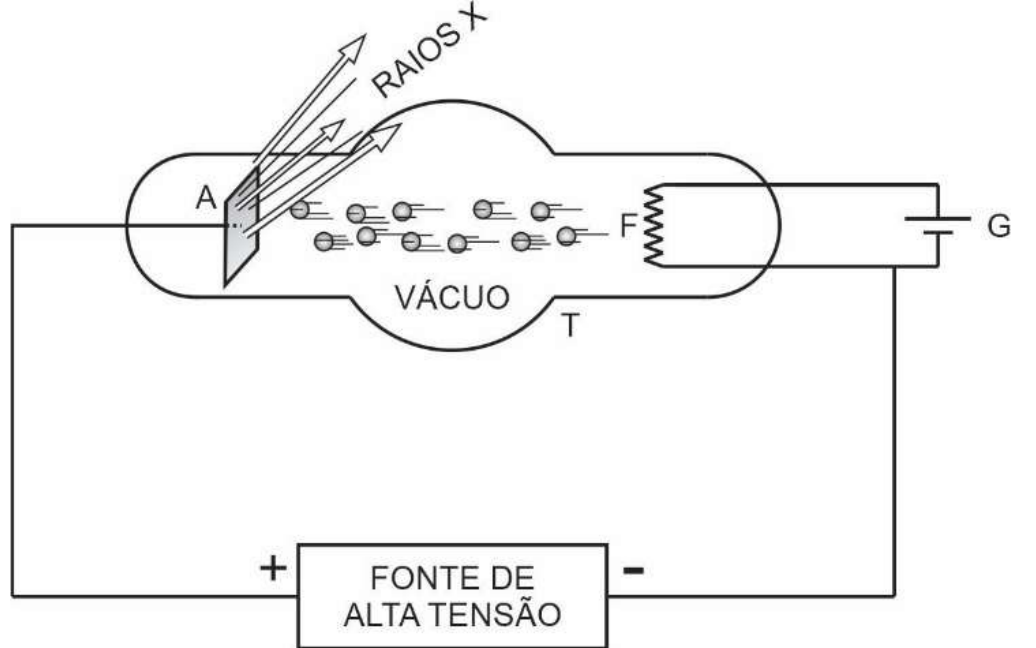

Em um dos métodos usados para gerar raios X, elétrons colidem com alvo metálico perdendo energia cinética e gerando fótons, cujos comprimentos de onda podem variar de 10⁻⁸ m a 10⁻¹¹ m, aproximadamente. A figura a seguir representa um equipamento para a produção de raios X, em que T é um tubo de vidro, G é um gerador que envia uma corrente elétrica a um filamento de tungstênio F e A é um alvo metálico.
O filamento aquecido libera elétrons (efeito termiônico) que são acelerados pela fonte de alta tensão e, em seguida, bombardeiam o alvo A, ocorrendo aí a produção dos raios X.
Se a ddp na fonte de alta tensão for de 25 kV, o comprimento de onda mínimo, em Å, dos fótons de raios X será de, aproximadamente,
