Física Eletrodinâmica — Circuito com Gerador e Receptor (Motor)

Fundação VUNESP 2022

Exército Brasileiro — Escola de Saúde e Formação Complementar do Exército (ESFCEx) · Oficial do Quadro Complementar do Exército · Caderno 010. Prova Objetiva — Modelo de prova (Versão) A

Gabarito disponível

A figura mostra um circuito em que um gerador de fem 24 V alimenta um circuito ideal com resistores de 2,0 Ω, 2,0 Ω e 3,0 Ω, e um motor de fcem 6,0 V.

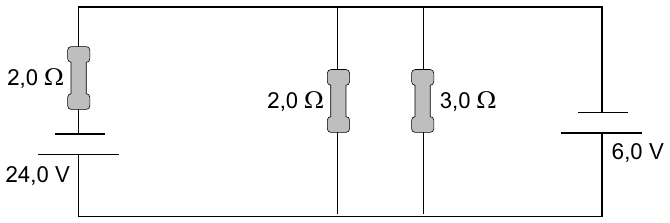

Circuito: no ramo da esquerda, gerador de 24,0 V em série com resistor de 2,0 Ω; dois ramos centrais em paralelo, com resistores de 2,0 Ω e 3,0 Ω; no ramo da direita, motor representado como receptor de 6,0 V.

Circuito: no ramo da esquerda, gerador de 24,0 V em série com resistor de 2,0 Ω; dois ramos centrais em paralelo, com resistores de 2,0 Ω e 3,0 Ω; no ramo da direita, motor representado como receptor de 6,0 V.

A potência dissipada pelo motor, em W, deve ser de

Ver gabarito

Gabarito: B
