Questão 29 — Compasso (Trim) (Arquitetura Naval) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2012

Arquitetura Naval Compasso (Trim)

Diretoria de Ensino da Marinha (DEnsM) 2012

Marinha do Brasil · Oficial dos Quadros Complementares — Ciências Náuticas (Área de Náutica) · Caderno Amarela

Gabarito disponível

Um navio graneleiro iniciou uma operação de carga com os seguintes calados: 5 m e 7 m, com compasso positivo. Deverá ser efetuado o embarque de 650 t de carga numa posição que não varie o calado a ré. Efetuando os cálculos com duas casas decimais e utilizando plano de compasso(anexo4),quais serão os calados do navio ao final do carregamento?

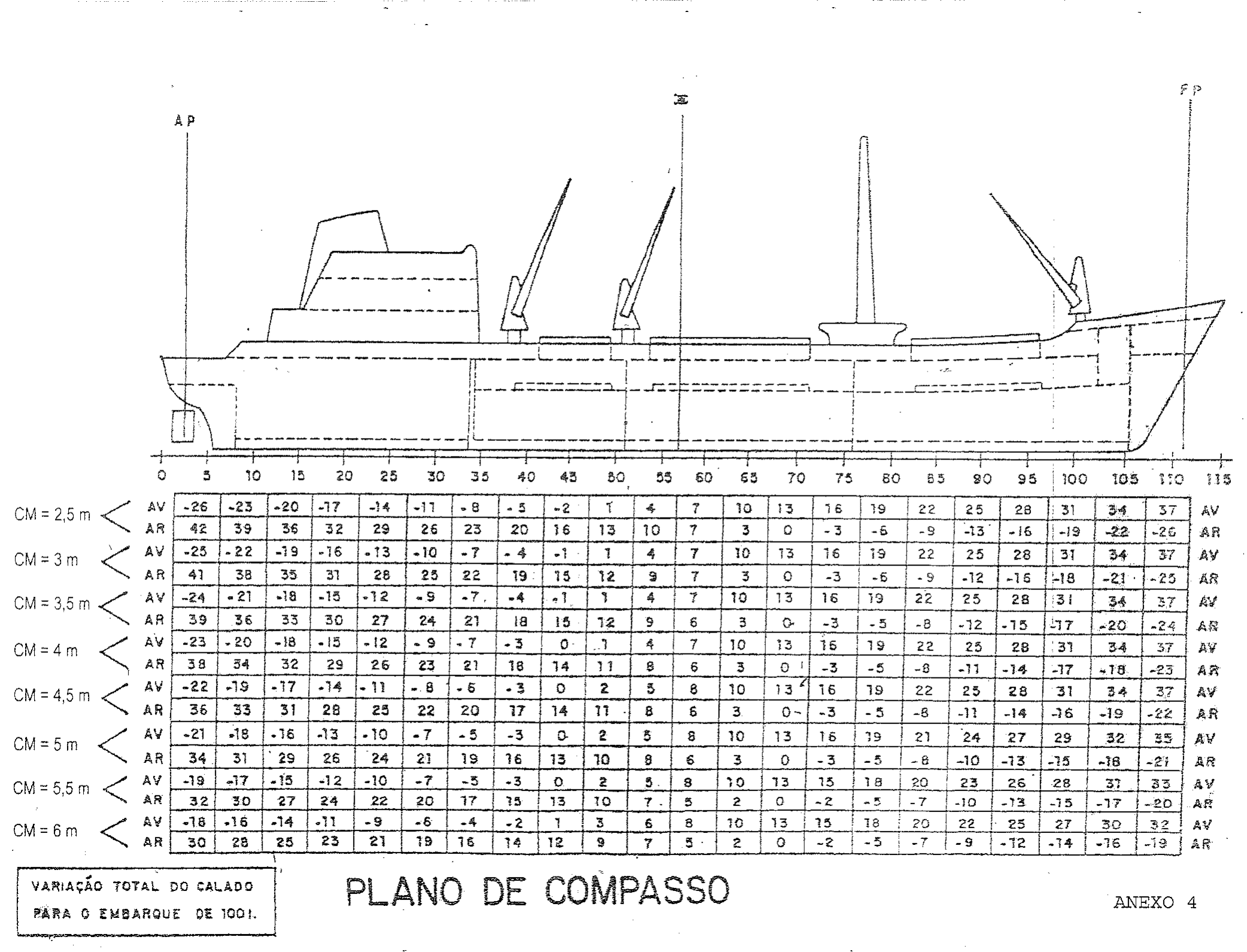

Anexo 4 — Plano de compasso: perfil do navio com escala de posições de 0 a 115 (AP a FP) e tabela da variação total do calado a vante (AV) e a ré (AR) para o embarque de 100 t, por calado médio (CM) de 2,5 m a 6 m.

Anexo 4 — Plano de compasso: perfil do navio com escala de posições de 0 a 115 (AP a FP) e tabela da variação total do calado a vante (AV) e a ré (AR) para o embarque de 100 t, por calado médio (CM) de 2,5 m a 6 m.

Selecione uma alternativa A) Hav = 5 m e Har = 6.16 m B) Hav = 5,13 m e Har = 6,87 m C) Hav = 5,84 m e Har = 7 m D) Hav = 7 m e Har = 5,84 m E) Hav = 6,87 m e Har = 5,13 m

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito CP-QC 2012 — página 4
