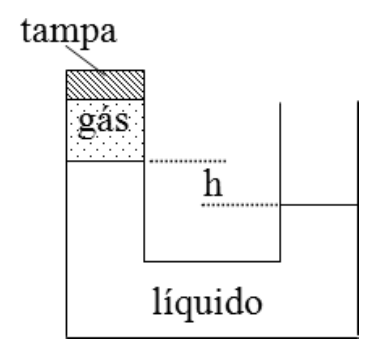

A figura a seguir representa vasos comunicantes indeformáveis que possuem diâmetros iguais e um líquido (densidade μ) que está em repouso. Do lado esquerdo há uma amostra confinada de gás ideal que exerce uma pressão sobre a superfície do líquido, enquanto que do lado direito a superfície desse mesmo líquido está sujeito a pressão atmosférica (pₒ).
Após uma expansão volumétrica do gás, e ainda mantendo a pressão final da amostra de gás (pgf) menor do que a pressão atmosférica (pₒ), assinale a alternativa que indica corretamente a expressão da diferença pₒ-pgf quando o líquido atingir o repouso.
Considere que
1 – os vasos comunicantes estão em um local cujo módulo da gravidade é igual a “g”;
2 – antes da expansão volumétrica a diferença entre níveis é igual a “h”;
3 – após a expansão, o deslocamento do nível do líquido é igual a “y”;
4 – a pressão atmosférica pₒ é constante.
Após uma expansão volumétrica do gás, e ainda mantendo a pressão final da amostra de gás (pgf) menor do que a pressão atmosférica (pₒ), assinale a alternativa que indica corretamente a expressão da diferença pₒ-pgf quando o líquido atingir o repouso.
Considere que
1 – os vasos comunicantes estão em um local cujo módulo da gravidade é igual a “g”;
2 – antes da expansão volumétrica a diferença entre níveis é igual a “h”;
3 – após a expansão, o deslocamento do nível do líquido é igual a “y”;
4 – a pressão atmosférica pₒ é constante.
