Física Trabalho de uma Força — Gráfico Força × Deslocamento

Escola de Especialistas de Aeronáutica (EEAR) Médio

Comando da Aeronáutica — Escola de Especialistas de Aeronáutica · Curso de Formação de Sargentos da Aeronáutica (CFS 1/2023) — Aeronavegantes e Não-Aeronavegantes · Caderno Código 81

Gabarito disponível

Nos gráficos das alternativas a seguir pode-se verificar como a intensidade de uma força resultante (F) aplicada sobre um corpo de massa (m) varia em função do seu deslocamento (d), sendo que a força aplicada tem a mesma direção do deslocamento. Dentre as alternativas a seguir, assinale aquela que apresenta o gráfico no qual o trabalho realizado pela força aplicada durante todo o deslocamento é de 48 J.

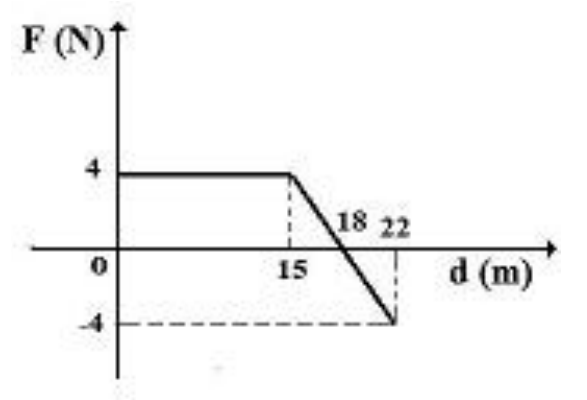

Selecione uma alternativa A) Alternativa a: gráfico F (N) × d (m): F = 4 de 0 a 15; decresce linearmente, cruzando zero em 18, até −4 em 22.

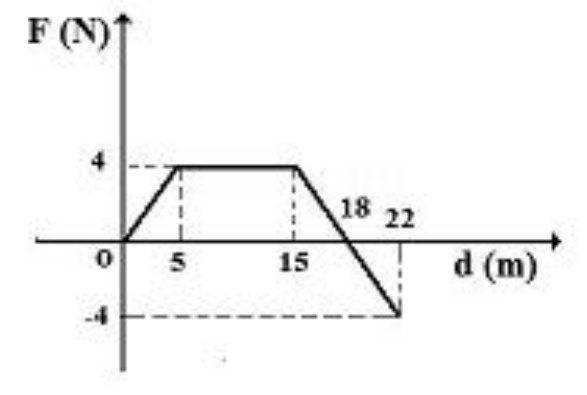

Alternativa b: gráfico F (N) × d (m): F cresce de 0 a 4 entre 0 e 5; constante 4 de 5 a 15; decresce linearmente, cruzando zero em 18, até −4 em 22.

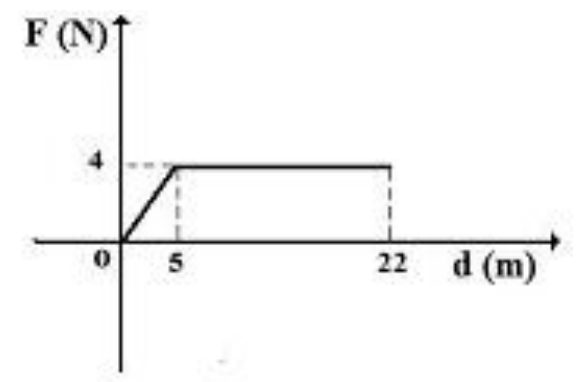

Alternativa c: gráfico F (N) × d (m): F cresce de 0 a 4 entre 0 e 5; constante 4 de 5 a 22.

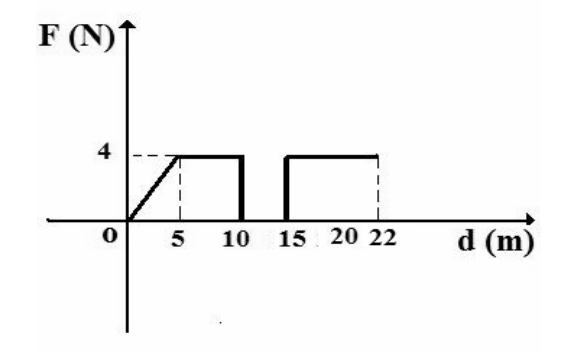

Alternativa d: gráfico F (N) × d (m): F cresce de 0 a 4 entre 0 e 5; constante 4 de 5 a 10; zero de 10 a 15; constante 4 de 15 a 22, com marcação em 20.
