Observe a tabela a seguir.

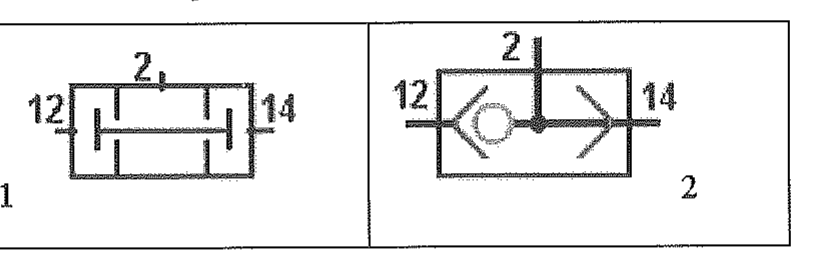

Tabela com dois símbolos de válvulas pneumáticas de bloqueio com entradas 12 e 14 e saída 2, identificados como 1 e 2.

As válvulas pneumáticas de bloqueio, representadas na tabela acima representam, respectivamente, num circuito lógico, as seguintes portas lógicas:

Ver gabarito

Gabarito: E
