Questão 59 — Física: Eletrodinâmica — Geradores e Máxima Transferência de Potência

Texto-base:
Nas questões de Física, quando necessário, utilize:
• π = 3,0
• 1 cal = 4,2 J
• 1 mês = 30 dias
• g = 10 m/s²

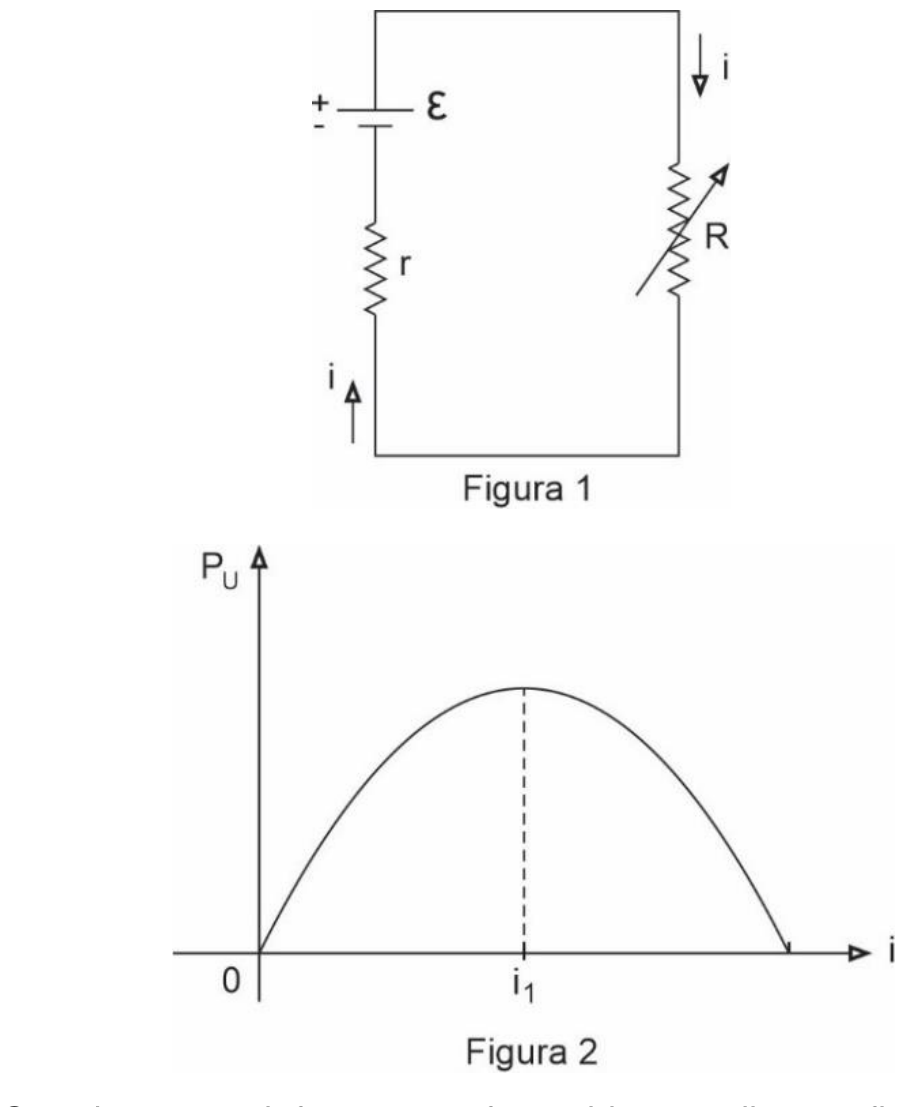

Na Figura 1 a seguir, tem-se a representação esquemática de um circuito simples, constituído por um gerador de força eletromotriz ε e resistência interna r, que alimenta um reostato de resistência variável R. O gráfico da Figura 2 descreve o comportamento da potência útil, P_U, do gerador em função da corrente i, onde i₁ é a medida da corrente elétrica no circuito quando o gerador entrega a esse a máxima potência.


Com base nas informações fornecidas, avalie as afirmações abaixo.

I. Da simetria do gráfico, pode-se concluir que a corrente i₁ é a metade da corrente de curto-circuito do gerador.
II. No regime de máxima transferência de potência, a diferença de potencial nos terminais do gerador é igual à força eletromotriz ε.
III. A área do gráfico fornece a diferença de potencial do circuito.
IV. A resistência elétrica do reostato será R = r quando o gerador transferir máxima potência ao circuito.

Estão corretas apenas as afirmações
