Analise a figura a seguir.

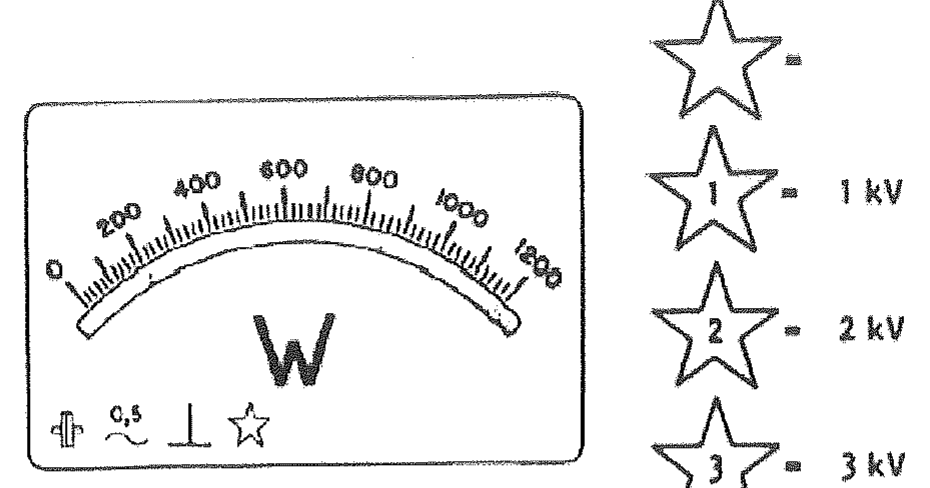

Mostrador de wattímetro com escala de 0 a 1200 e símbolos, ao lado de estrelas: estrela sem número, estrela 1 = 1 kV, estrela 2 = 2 kV e estrela 3 = 3 kV.

Mostrador de wattímetro com escala de 0 a 1200 e símbolos, ao lado de estrelas: estrela sem número, estrela 1 = 1 kV, estrela 2 = 2 kV e estrela 3 = 3 kV.

Tensão de isolação ou tensão de prova é o valor máximo de tensão que um instrumento pode receber entre sua parte interna (de material condutor) e sua parte externa (de material isolante). Pode-se afirmar que no esquema acima quando somente uma estrela tiver marcações (sem números), haverá uma tensão de isolamento no valor de
