Observe a figura a seguir.

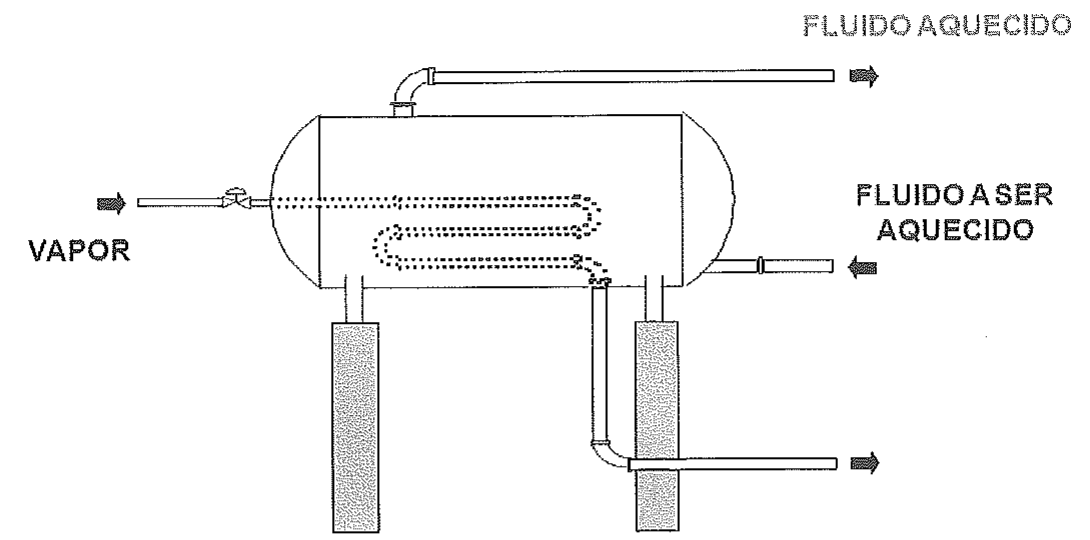

Trocador com serpentina: entrada de vapor à esquerda, entrada de fluido a ser aquecido e saída de fluido aquecido à direita.

Trocador com serpentina: entrada de vapor à esquerda, entrada de fluido a ser aquecido e saída de fluido aquecido à direita.

A figura acima representa uma linha de controle de uma caldeira de recuperação de um navio no qual encontra-se um elemento de controle (agente de controle) e uma variável a ser controlada. Baseado nessa planta, assinale a opção que apresenta, respectivamente, esses itens.

Selecione uma alternativa A) Vapor e fluido a ser aquecido. B) Fluido aquecido e fluido a ser aquecido. C) Vapor e temperatura. D) Temperatura e fluido a ser aquecido. E) Temperatura e fluido aquecido.
