Física Estática — Polias

Escola de Especialistas de Aeronáutica (EEAR) Médio

Comando da Aeronáutica — Escola de Especialistas de Aeronáutica · Curso de Formação de Sargentos da Aeronáutica (CFS 1/2024) — Opção 01 · Caderno Código 04

Gabarito disponível

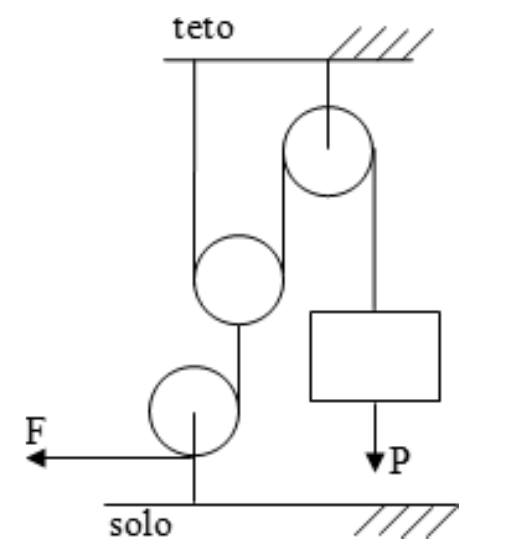

A figura a seguir representa um conjunto de polias e cabos ideais que formam um aparelho de musculação muito empregado em academias.
Sistema de polias entre o teto e o solo: uma polia fixa no teto, à direita, sustenta o bloco de peso P; o cabo passa por duas polias móveis à esquerda, a de baixo presa ao solo por um fio, e a força F é aplicada horizontalmente para a esquerda na extremidade do cabo junto à polia inferior.

Sistema de polias entre o teto e o solo: uma polia fixa no teto, à direita, sustenta o bloco de peso P; o cabo passa por duas polias móveis à esquerda, a de baixo presa ao solo por um fio, e a força F é aplicada horizontalmente para a esquerda na extremidade do cabo junto à polia inferior.

Assinale a alternativa que indica corretamente o módulo da força (F) necessária para manter um objeto sujeito a uma força-peso de módulo igual a “P” parado acima do solo.

Selecione uma alternativa A) P/2 B) P/4 C) 2P D) 4P

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito Provisório CFS 1/2024 — página 3
