Questão 31 — Eletrodinâmica — Circuitos com Geradores, Amperímetro e Voltímetro (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2024

Física Eletrodinâmica — Circuitos com Geradores, Amperímetro e Voltímetro

EsPCEx 2024

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

No circuito desenhado abaixo, estão representados geradores ideais e cada um com f.e.m E; cinco resistores ôhmicos de resistência R; um amperímetro e um voltímetro ideais. As leituras no amperímetro e no voltímetro são, respectivamente, iguais a:

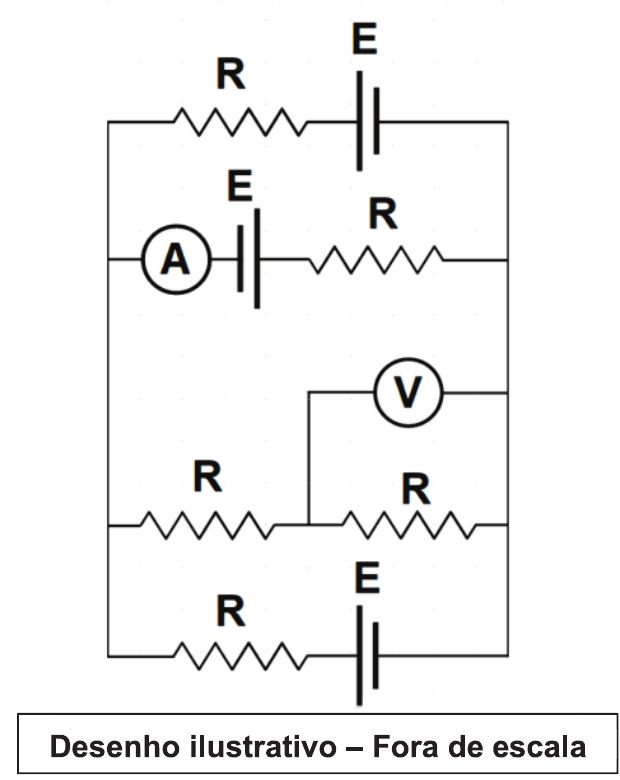

Circuito com quatro ramos em paralelo entre dois nós verticais: (1) resistor R em série com gerador E; (2) amperímetro A, gerador E e resistor R; (3) dois resistores R em série, com o voltímetro V ligado em paralelo ao resistor da direita; (4) resistor R em série com gerador E. Desenho ilustrativo – fora de escala.

Circuito com quatro ramos em paralelo entre dois nós verticais: (1) resistor R em série com gerador E; (2) amperímetro A, gerador E e resistor R; (3) dois resistores R em série, com o voltímetro V ligado em paralelo ao resistor da direita; (4) resistor R em série com gerador E. Desenho ilustrativo – fora de escala.

Selecione uma alternativa A) 0 e 2E/5 B) E/21R e E/7 C) 3E/7R e 6E/7 D) 3E/7R e 3E/21 E) 9E/7R e E/7
