Questão 17 — Eletrostática — Lei de Coulomb e Equilíbrio de Forças (Física) — Instituto Militar de Engenharia (IME) 2024

Física Eletrostática — Lei de Coulomb e Equilíbrio de Forças

Instituto Militar de Engenharia (IME) 2024 Médio

Instituto Militar de Engenharia (IME) · Concurso de Formação e Graduação

Gabarito disponível

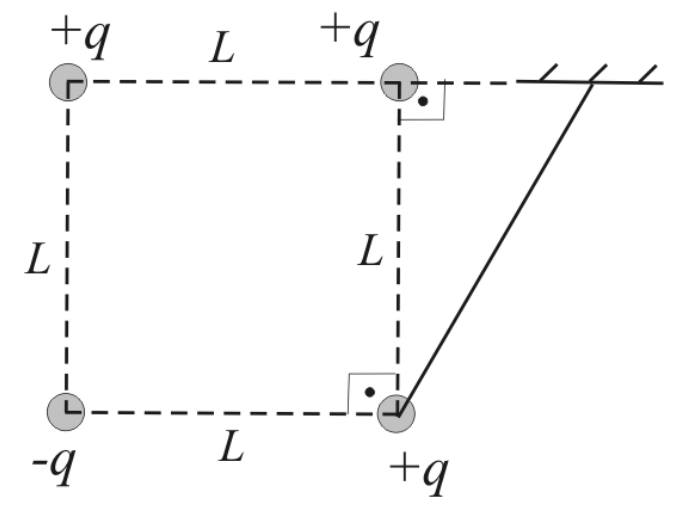

Quadrado tracejado de lado L com partículas nos vértices: +q no canto superior esquerdo, +q no canto superior direito, −q no canto inferior esquerdo e +q no canto inferior direito. A partícula inferior direita está presa por um fio inclinado a um suporte no teto, à direita do quadrado.

Na figura, são mostradas três partículas fixadas e uma quarta partícula pendurada por um fio inextensível. As quatro partículas estão carregadas eletricamente e em equilíbrio nos vértices de um quadrado de lado L.
Dado:
• constante elétrica do meio: k.

Observação:
• as cargas de cada partícula estão indicadas na figura.

A tração no fio é:

Selecione uma alternativa A) 2 kq²/L² B) (9/4) kq²/L² C) (3/2) kq²/L² D) (1/4)(kq²/L²)(4 + √2) E) (1/4)(kq²/L²)(2 + √2)
