Questão 50 — Simplificação de Expressões Booleanas (Eletrônica Digital) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2016

Eletrônica Digital Simplificação de Expressões Booleanas

Diretoria de Ensino da Marinha (DEnsM) 2016 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

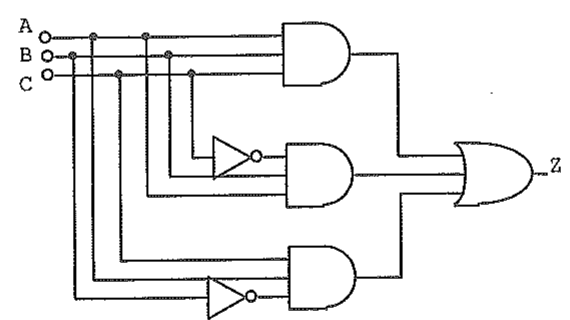

Circuito lógico com entradas A, B e C, dois inversores, três portas AND e uma porta OR de três entradas cuja saída é Z.

Determine a expressão simplificada da saída (Z) do circuito lógico da figura acima e assinale a opção correta.

Ver gabarito

Gabarito: C
