No circuito elétrico a seguir, todos os resistores são ôhmicos e a fonte e os condutores são ideais. Todos os resistores possuem resistência igual a R e a fonte uma tensão V, conforme a Figura A. Num determinado instante foi realizada uma ligação entre os pontos C e D do circuito, conforme a Figura B. Após a ligação entre os pontos C e D é correto afirmar que

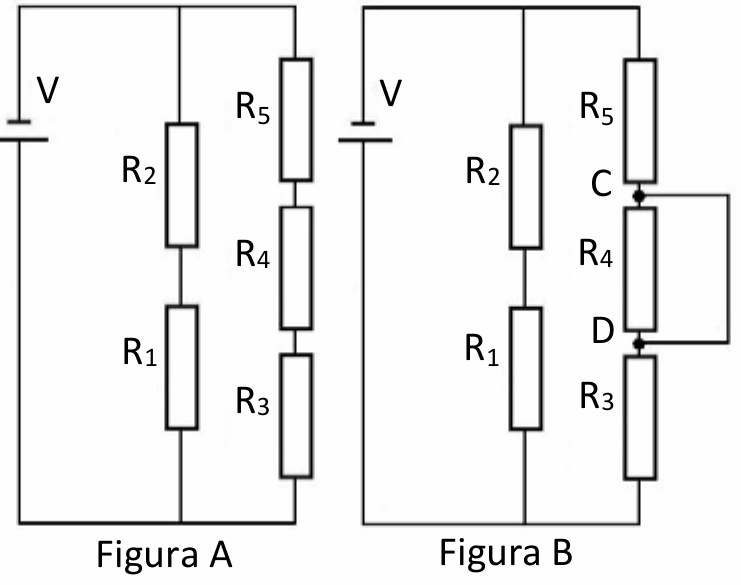

Figura A: fonte V em paralelo com dois ramos — um com R₂ e R₁ em série e outro com R₅, R₄ e R₃ em série. Figura B: o mesmo circuito, com um fio ligando o ponto C (entre R₅ e R₄) ao ponto D (entre R₄ e R₃), em paralelo com R₄.

Figura A: fonte V em paralelo com dois ramos — um com R₂ e R₁ em série e outro com R₅, R₄ e R₃ em série. Figura B: o mesmo circuito, com um fio ligando o ponto C (entre R₅ e R₄) ao ponto D (entre R₄ e R₃), em paralelo com R₄.

Selecione uma alternativa A) o valor da resistência total irá diminuir e a corrente elétrica total irá aumentar. B) o valor da resistência total irá aumentar e a potência total dissipada irá diminuir. C) a corrente elétrica irá percorrer apenas os resistores R₁ e R₂. D) a corrente elétrica irá percorrer apenas o fio onde ocorreu a ligação entre os pontos C e D, sendo assim, não existirá corrente elétrica percorrendo os resistores R₁ e R₂.
