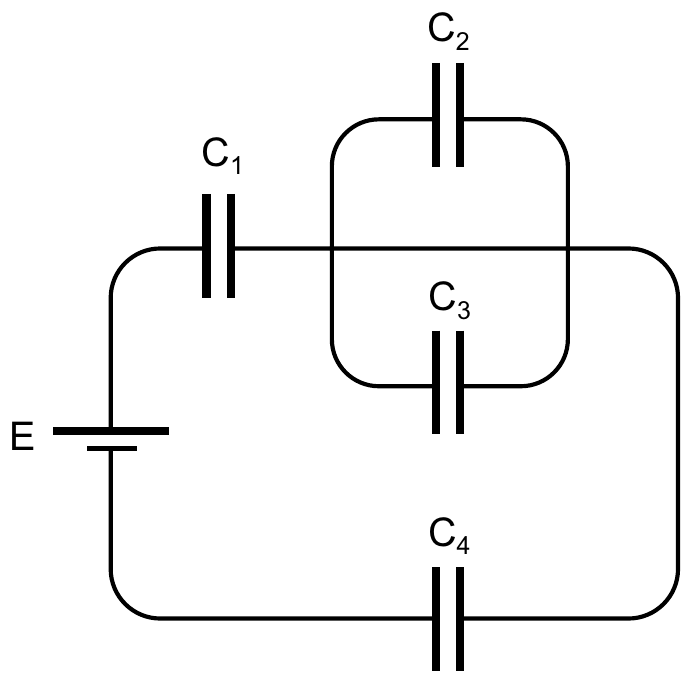

A figura mostra quatro capacitores, C₁ = 12 µF, C₂ = 18 µF, C₃ = 18 µF e, C₄ = 9 µF associados e conectados a um gerador ideal de força eletromotriz constante E.

Circuito em uma única malha: o gerador E, o capacitor C1, o conjunto formado por C2 e C3 (desenhados em paralelo entre si, C2 acima e C3 abaixo) e o capacitor C4, na parte inferior, ligados em sequência por fios.

Circuito em uma única malha: o gerador E, o capacitor C1, o conjunto formado por C2 e C3 (desenhados em paralelo entre si, C2 acima e C3 abaixo) e o capacitor C4, na parte inferior, ligados em sequência por fios.

Considerando desprezíveis as resistências de todos os fios de ligação e sabendo que essa associação de capacitores armazena uma carga total de 1,8 × 10⁻⁴ C, o valor de E é
