Cebraspe · Fundação Universidade de Brasília (FUB) 2025

Questão 70 — Eletrônica Analógica: Amplificadores Operacionais

Eletrônica Analógica Amplificadores Operacionais

Cebraspe 2025

Fundação Universidade de Brasília (FUB) · Engenheiro – Área: Elétrica

Gabarito disponível

Texto-base:

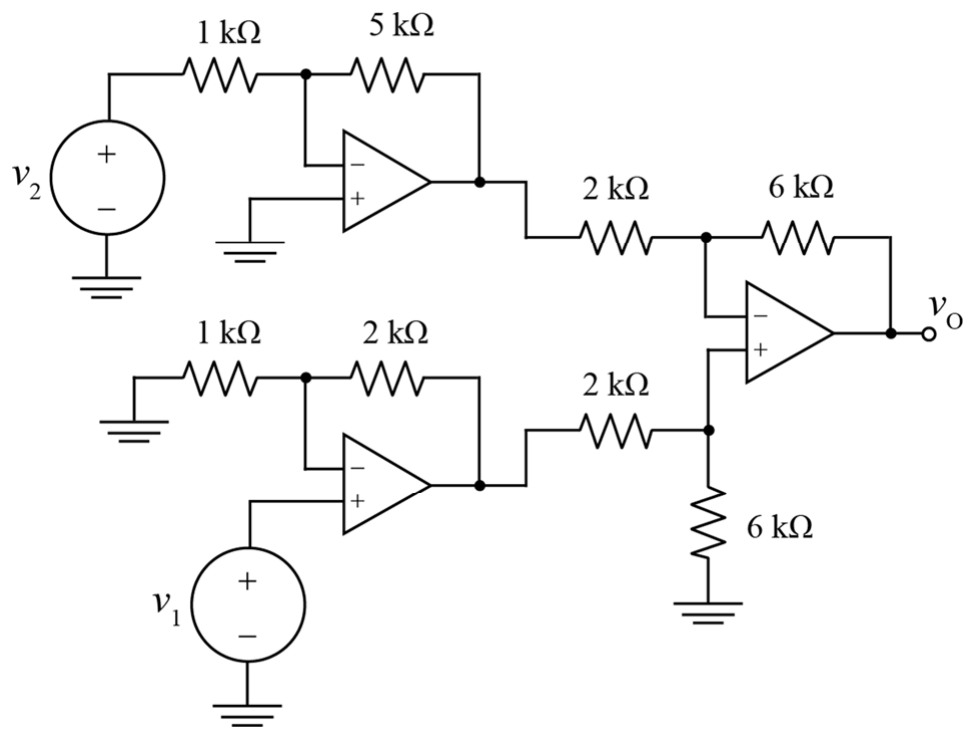

Circuito com três amplificadores operacionais. Superior: v2 entra por resistor de 1 kΩ na entrada inversora, com realimentação de 5 kΩ e entrada não inversora no terra. Inferior: v1 na entrada não inversora; resistor de 1 kΩ da entrada inversora ao terra e realimentação de 2 kΩ. Terceiro amplificador: saída do superior por 2 kΩ na entrada inversora, com realimentação de 6 kΩ; saída do inferior por 2 kΩ na entrada não inversora, com 6 kΩ dessa entrada ao terra; saída vO.

A respeito do circuito precedente, julgue o item a seguir.

Para o circuito apresentado, vO = 9v1 + 15v2.
Selecione uma alternativa

Ver gabarito

Gabarito: Certo

Fonte: Gabarito preliminar: Gabarito oficial definitivo — Cargo 8
