Texto-base:

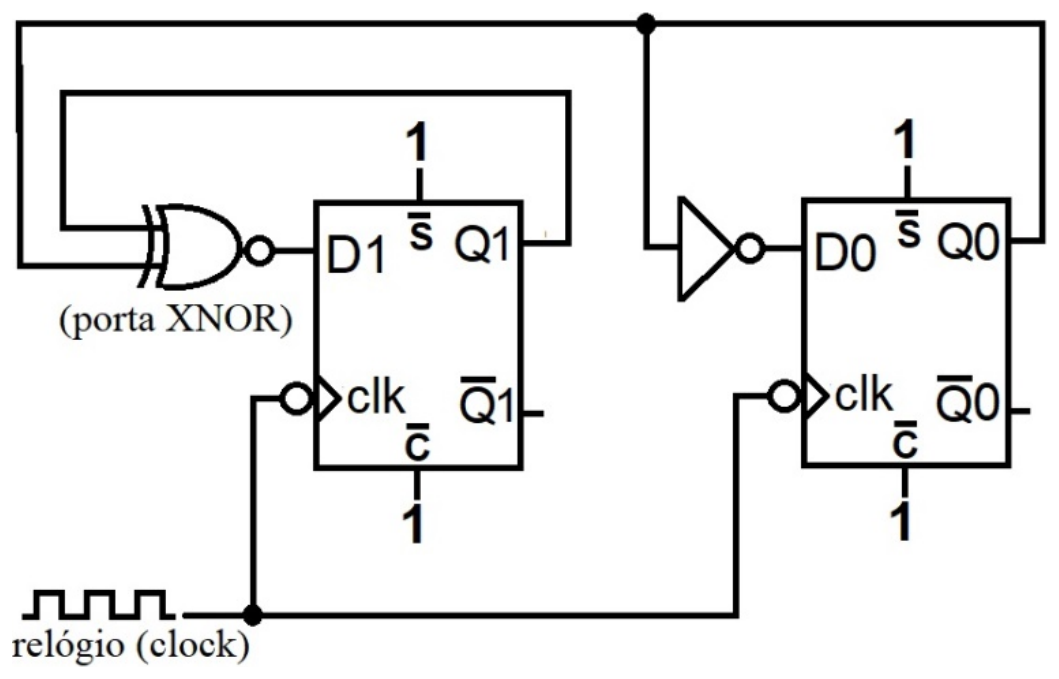

O circuito sequencial a seguir é composto por dois flip-flops tipo D, ambos sensíveis à borda de descida do sinal de clock. A entrada D1 recebe o resultado da operação lógica XNOR entre as saídas Q1 e Q0, e a entrada D0 recebe o inverso da saída Q0. O estado inicial do circuito é Q1Q0 = 00.
A partir dessas informações, julgue o item a seguir.
A sequência de estados gerada pelo circuito, a partir de Q1Q0 = 00, é 00, 01, 10, 11, 00, 01, e assim por diante.
O circuito sequencial a seguir é composto por dois flip-flops tipo D, ambos sensíveis à borda de descida do sinal de clock. A entrada D1 recebe o resultado da operação lógica XNOR entre as saídas Q1 e Q0, e a entrada D0 recebe o inverso da saída Q0. O estado inicial do circuito é Q1Q0 = 00.
A partir dessas informações, julgue o item a seguir.
A sequência de estados gerada pelo circuito, a partir de Q1Q0 = 00, é 00, 01, 10, 11, 00, 01, e assim por diante.
