Questão 65 — Circuitos Sequenciais — Latches (Eletrônica Digital) — Cebraspe · Fundação Universidade de Brasília (FUB) 2025

Eletrônica Digital Circuitos Sequenciais — Latches

Cebraspe 2025

Fundação Universidade de Brasília (FUB) · Tecnólogo – Área: Sistemas de Telecomunicações

Gabarito disponível

Texto-base:

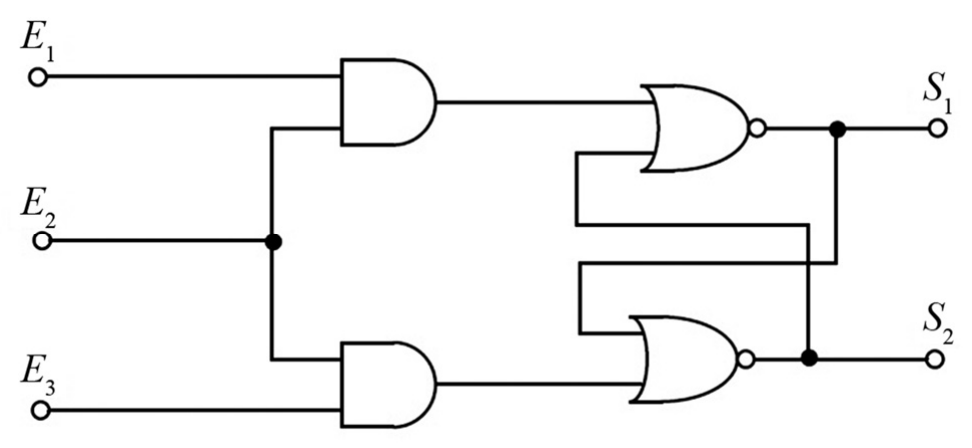

Circuito lógico com entradas E1, E2 e E3 e saídas S1 e S2. E1 e E2 alimentam uma porta AND; E2 e E3 alimentam outra porta AND (E2 é ligada às duas). A saída da primeira AND entra em uma porta NOR cuja saída é S1; a saída da segunda AND entra em outra porta NOR cuja saída é S2. Cada NOR recebe, como segunda entrada, a saída da outra NOR (realimentação cruzada).

Circuito lógico com entradas E1, E2 e E3 e saídas S1 e S2. E1 e E2 alimentam uma porta AND; E2 e E3 alimentam outra porta AND (E2 é ligada às duas). A saída da primeira AND entra em uma porta NOR cuja saída é S1; a saída da segunda AND entra em outra porta NOR cuja saída é S2. Cada NOR recebe, como segunda entrada, a saída da outra NOR (realimentação cruzada).

Tendo como referência o circuito representado na ilustração precedente e conceitos de eletrônica digital, julgue os próximos itens.

Se as entradas E1 e E2 estiverem no nível lógico 1, as saídas serão imprevisíveis pela instabilidade no circuito eletrônico.

Selecione uma alternativa Certo Errado

Ver gabarito

Gabarito: Errado

Fonte: Gabarito preliminar: Gabarito oficial definitivo — Cargo 14
