Texto-base:
SITUAÇÃO-PROBLEMA

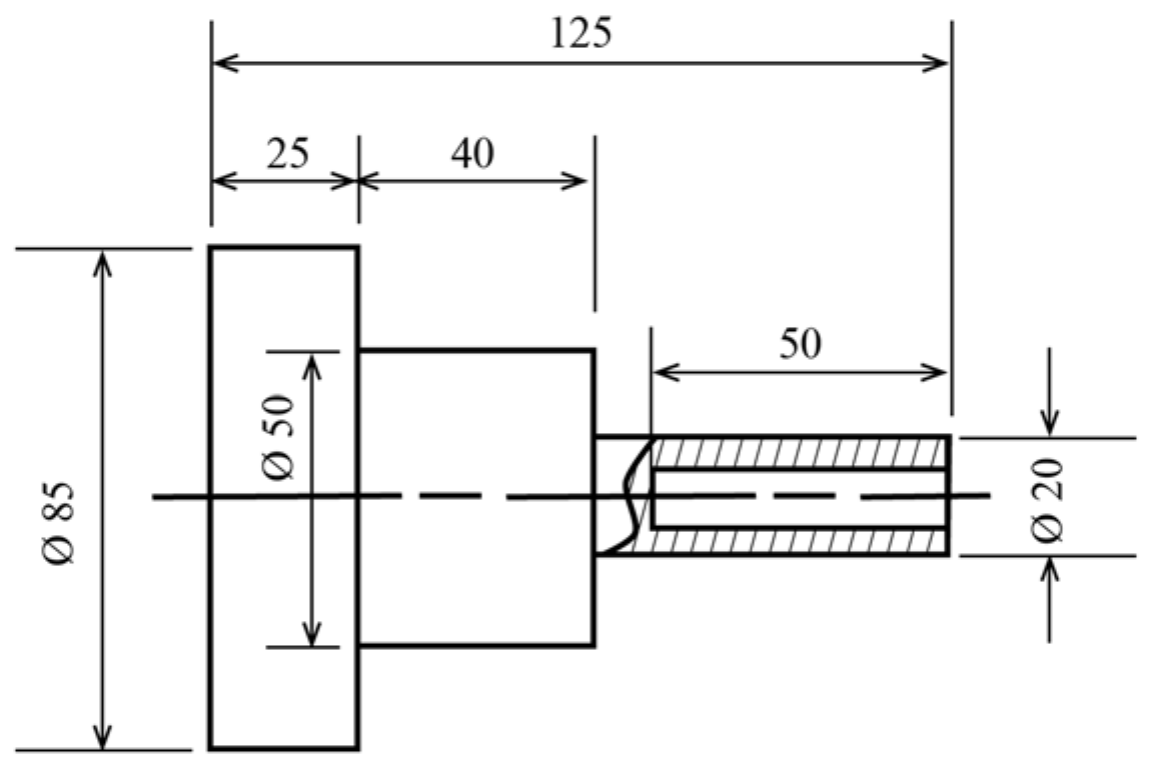

O setor de controle de qualidade de uma oficina de manutenção industrial recebeu uma amostra de peça para inspeção, com o fim de verificar a conformidade dos eixos usinados pelo fornecedor em relação às especificações dimensionais exigidas no projeto. Conforme ilustra a figura a seguir, a peça tem três diâmetros distintos, cujas dimensões de projeto, com as respectivas tolerâncias, são iguais a Ø85,00 mm ±0,10 mm, Ø50,00 mm ±0,05 mm e Ø20,00 mm ±0,02 mm. A peça apresenta, ainda, um furo axial central de profundidade igual a 50,00 mm ±0,10 mm e diâmetro igual a Ø10,00 mm ±0,05 mm. A partir da análise do desenho técnico da peça, um técnico deve realizar as medições com os instrumentos apropriados para verificar se ela atende aos requisitos do projeto.
A partir da situação hipotética apresentada e considerando que quaisquer tolerâncias não especificadas sejam iguais a ±0,10 mm, atenda, na condição de técnico responsável pelas medições em apreço, ao que se pede a seguir, conforme as boas práticas metrológicas. Verbalize, olhando para a câmera, cada uma de suas ações e apresente aos membros da banca examinadora os seus resultados.
SITUAÇÃO-PROBLEMA
O setor de controle de qualidade de uma oficina de manutenção industrial recebeu uma amostra de peça para inspeção, com o fim de verificar a conformidade dos eixos usinados pelo fornecedor em relação às especificações dimensionais exigidas no projeto. Conforme ilustra a figura a seguir, a peça tem três diâmetros distintos, cujas dimensões de projeto, com as respectivas tolerâncias, são iguais a Ø85,00 mm ±0,10 mm, Ø50,00 mm ±0,05 mm e Ø20,00 mm ±0,02 mm. A peça apresenta, ainda, um furo axial central de profundidade igual a 50,00 mm ±0,10 mm e diâmetro igual a Ø10,00 mm ±0,05 mm. A partir da análise do desenho técnico da peça, um técnico deve realizar as medições com os instrumentos apropriados para verificar se ela atende aos requisitos do projeto.
A partir da situação hipotética apresentada e considerando que quaisquer tolerâncias não especificadas sejam iguais a ±0,10 mm, atenda, na condição de técnico responsável pelas medições em apreço, ao que se pede a seguir, conforme as boas práticas metrológicas. Verbalize, olhando para a câmera, cada uma de suas ações e apresente aos membros da banca examinadora os seus resultados.
- 1Analise o desenho técnico e identifique as cotas e tolerâncias que devem ser verificadas.
- 2Selecione os instrumentos de medição adequados (paquímetro ou micrômetro) para cada dimensão.
- 3Meça os seguintes elementos da peça, verbalizando os valores obtidos:
a. diâmetro externo da base maior;
b. diâmetro da região intermediária;
c. diâmetro da ponta menor;
d. diâmetro do furo axial;
e. profundidade do furo;
f. comprimentos das três sessões cilíndricas. - 4Compare os valores obtidos com os limites de tolerância.
- 5Apresente, oralmente, à banca examinadora um breve relato dos resultados obtidos, respondendo, de forma justificada, se a peça está de acordo com o projeto.
Prova de desempenho teórico-prático: verbalizar, olhando para a câmera, cada uma das ações e apresentar aos membros da banca examinadora os resultados. A prova não imprime pontuação por etapa nem total.
