Questão 02 — Estabilidade e Vinculação das Estruturas (Análise Estrutural) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2012

Análise Estrutural Estabilidade e Vinculação das Estruturas

Diretoria de Ensino da Marinha (DEnsM) 2012 Superior

Marinha do Brasil · Oficial dos Quadros Complementares — Engenharia Civil · Caderno Amarela

Gabarito disponível

As reações de apoio influenciam na estabilidade e na determinação dos esforços das estruturas. Analise a estrutura da figura a seguir, considerando que P e Q são forças reais e não são iguais a zero.

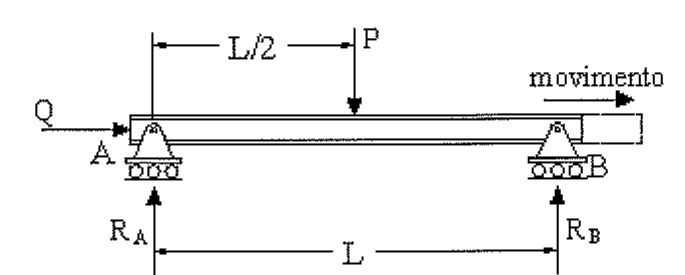

Viga horizontal sobre dois apoios, A à esquerda e B à direita, ambos desenhados com roletes; força horizontal Q aplicada em A; carga vertical P a L/2 de A; reações verticais RA e RB; vão L entre apoios; seta 'movimento' indicando deslocamento horizontal para a direita no extremo B.

Viga horizontal sobre dois apoios, A à esquerda e B à direita, ambos desenhados com roletes; força horizontal Q aplicada em A; carga vertical P a L/2 de A; reações verticais RA e RB; vão L entre apoios; seta 'movimento' indicando deslocamento horizontal para a direita no extremo B.

A estrutura da figura acima é classificada como:

Selecione uma alternativa A) instável, pois falta a restrição horizontal. B) instável, pois está livre para girar sobre o ponto A. C) estável. D) inconsistente, pois está livre para girar sobre o ponto B. E) incompatível, pois as reações nos apoios A e B são iguais.
