Analise o diagrama de rede a seguir.

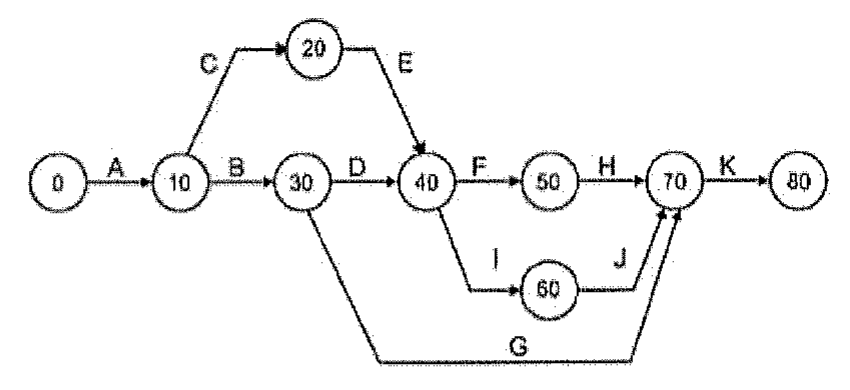

Diagrama de rede em flechas com eventos 0, 10, 20, 30, 40, 50, 60, 70 e 80 e atividades A (0–10), B (10–30), C (10–20), E (20–40), D (30–40), F (40–50), H (50–70), I (40–60), J (60–70), G (30–70) e K (70–80).

Diagrama de rede em flechas com eventos 0, 10, 20, 30, 40, 50, 60, 70 e 80 e atividades A (0–10), B (10–30), C (10–20), E (20–40), D (30–40), F (40–50), H (50–70), I (40–60), J (60–70), G (30–70) e K (70–80).

Segundo o método das flechas, cada atividade é representada por uma flecha (ou linha orientada), que parte de um evento e termina em outro. A partir do diagrama acima, é INCORRETO afirmar que:

Selecione uma alternativa A) só há uma atividade inicial "A", o que significa que obrigatoriamente o projeto será iniciado com essa tarefa sendo realizada sozinha. B) a atividade "F" (40-50) só poderá começar quando "D" e "E" tiverem sido concluídas. C) embora a flecha da atividade "G" seja a mais comprida, isso não significa que "G" tenha a maior duração. O comprimento da flecha não é proporcional à duração. D) a atividade "K" só poderá começar quando "G", "H" e "J" tiverem sido concluídas. Se, durante o desenrolar da obra, "G" e "H" já tiverem acabado, mas "J" ainda estiver em andamento, "K" não poderá ser iniciada. E) "B" e "C" são atividades independentes e paralelas, podendo ocorrer simultaneamente. Enquanto que "D" e "G" não podem ser consideradas atividades paralelas.
