Questão 31 — Engenharia Elétrica: Circuitos Elétricos — Análise de Circuitos em Corrente Contínua

Engenharia Elétrica Circuitos Elétricos — Análise de Circuitos em Corrente Contínua

Cebraspe 2026 Superior

Instituto de Proteção Ambiental do Amazonas (IPAAM) · Analista Ambiental – Especialidade: Engenharia Elétrica

Gabarito disponível

Texto-base:
Texto 11A1

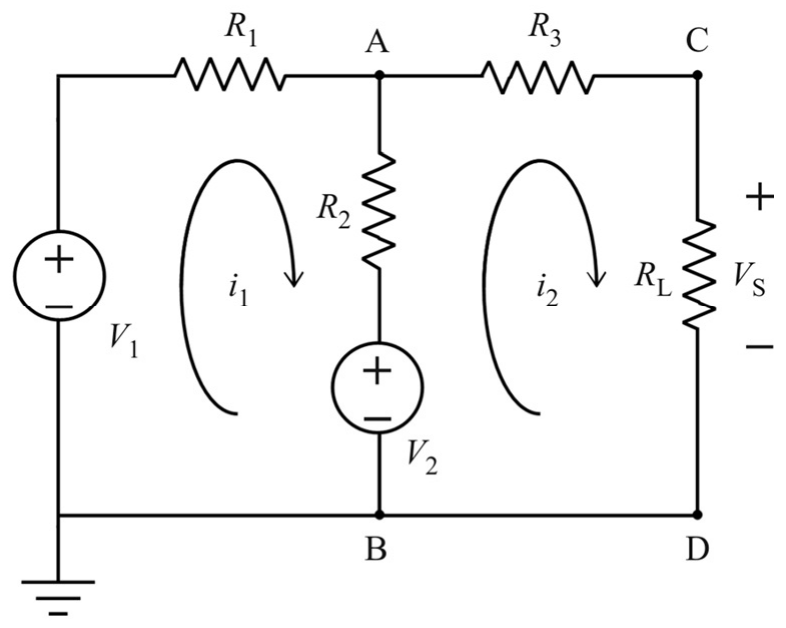

Circuito elétrico com duas malhas. Malha esquerda: fonte V1 (positivo em cima) em série com o resistor R1 entre o nó superior esquerdo e o nó A; ramo central entre A e B com o resistor R2 em série com a fonte V2 (positivo em cima); corrente de malha i1 no sentido horário. Malha direita: resistor R3 entre A e C e resistor de carga RL entre C e D, com tensão VS sobre RL (positivo em C); corrente de malha i2 no sentido horário. Os nós B e D estão na linha inferior, ligada ao terra.
No circuito precedente, V1 = 20 V, V2 = 10 V, R1 = R2 = 2 kΩ, e R3 = RL =1 kΩ.

No circuito do texto 11A1, VS é igual a
Selecione uma alternativa

Ver gabarito

Gabarito: D
