Questão 63 — Topologia de Dados Vetoriais (Geoprocessamento) — Cebraspe · Instituto de Proteção Ambiental do Amazonas (IPAAM) 2026

Geoprocessamento Topologia de Dados Vetoriais

Cebraspe 2026 Superior

Instituto de Proteção Ambiental do Amazonas (IPAAM) · Analista Ambiental – Especialidade: Engenharia Elétrica

Gabarito disponível

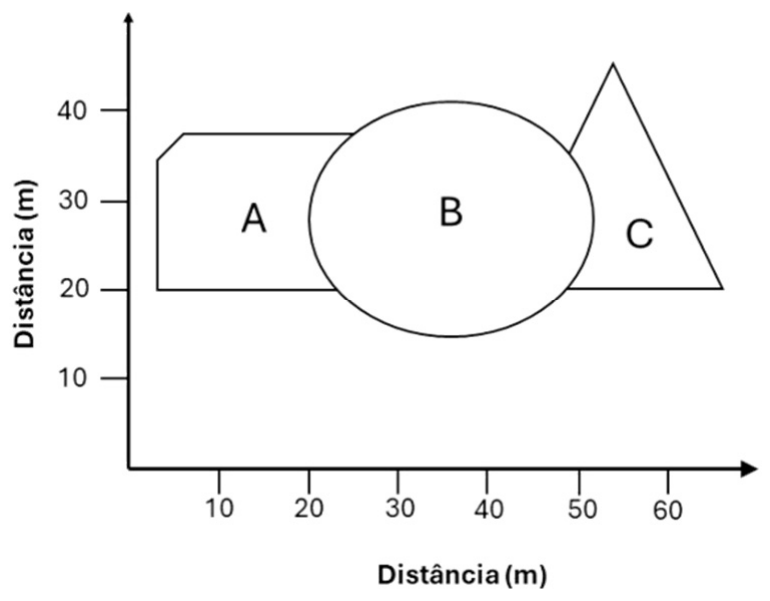

A figura a seguir ilustra a distribuição espacial de três polígonos A, B e C em um terreno hipotético.
Figura em eixos de distância (m), horizontal de 10 a 60 e vertical de 10 a 40, com três polígonos: A, um polígono à esquerda com o canto superior esquerdo chanfrado; B, uma elipse que se sobrepõe à borda direita de A e à borda esquerda de C; C, um triângulo à direita.

Figura em eixos de distância (m), horizontal de 10 a 60 e vertical de 10 a 40, com três polígonos: A, um polígono à esquerda com o canto superior esquerdo chanfrado; B, uma elipse que se sobrepõe à borda direita de A e à borda esquerda de C; C, um triângulo à direita.

O número de linhas e nós presentes na figura precedente é, respectivamente, igual a

Selecione uma alternativa A) 6 e 4. B) 6 e 9. C) 11 e 4. D) 11 e 8. E) 11 e 9. CEBRASPE – IPAAM – Edital: 2025

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito oficial definitivo — Cargo 11 (164_IPAAM_011_01)
