Questão 14 — Pórticos Isostáticos — Momento Fletor (Análise Estrutural) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2012

Análise Estrutural Pórticos Isostáticos — Momento Fletor

Diretoria de Ensino da Marinha (DEnsM) 2012 Superior

Marinha do Brasil · Oficial dos Quadros Complementares — Engenharia Civil · Caderno Amarela

Gabarito disponível

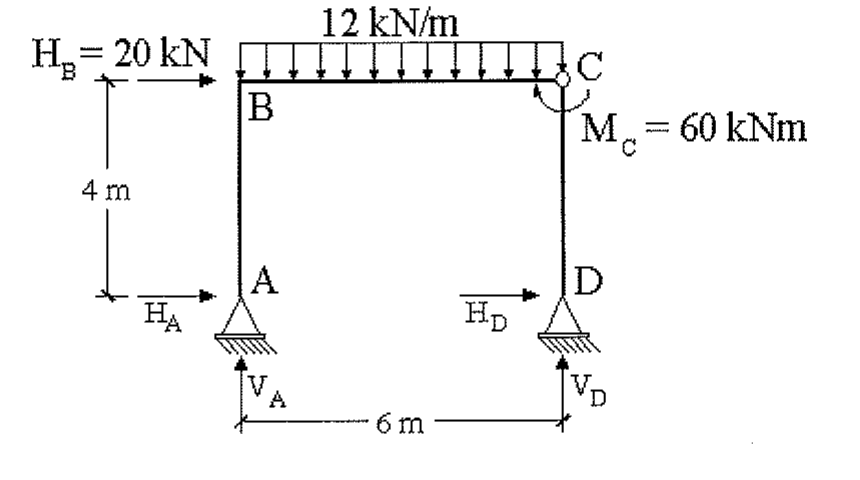

Considere o pórtico da figura a seguir, onde HB é a força horizontal aplicada no ponto B e MC é o momento fletor aplicado na rótula do ponto C.

Pórtico com pilar AB de 4 m e pilar DC, viga BC de 6 m com carga distribuída de 12 kN/m, força horizontal HB = 20 kN aplicada em B, rótula em C com momento MC = 60 kNm aplicado, apoios fixos em A e D com reações HA, VA, HD e VD.

Pórtico com pilar AB de 4 m e pilar DC, viga BC de 6 m com carga distribuída de 12 kN/m, força horizontal HB = 20 kN aplicada em B, rótula em C com momento MC = 60 kNm aplicado, apoios fixos em A e D com reações HA, VA, HD e VD.

Qual o valor do momento fletor no ponto B acima?

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito CP-QC 2012 — página 8
