Questão 108 — Representação de Esquadrias (Desenho Técnico) — Cebraspe · Ministério Público do Estado do Ceará (MPCE) 2025

Desenho Técnico Representação de Esquadrias

Cebraspe 2025 Superior

Ministério Público do Estado do Ceará (MPCE) · Cargo 2: Analista Ministerial – Especialidade: Arquitetura e Urbanismo

Gabarito disponível

No que concerne ao sistema de cotagem, julgue os próximos itens.

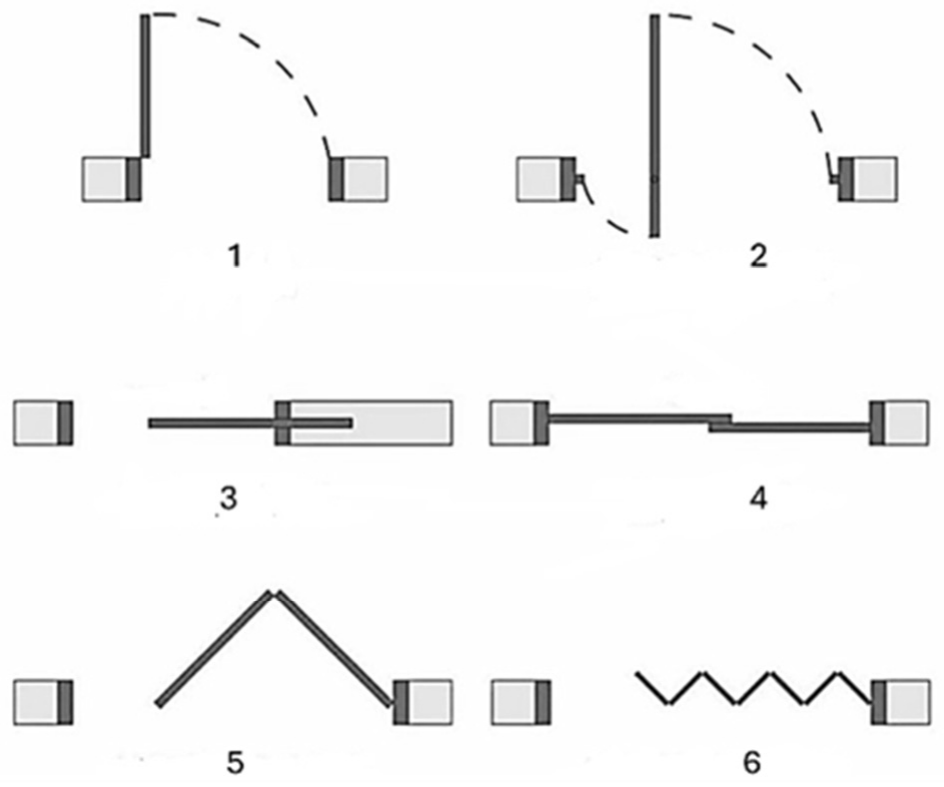

Nas imagens a seguir, a planta identificada pelo número 1 corresponde a uma porta de abrir ou de giro; a identificada pelo número 2 corresponde a uma porta rotativa; a identificada pelo número 3 corresponde a uma porta de correr embutida; a identificada pelo número 4 corresponde a uma porta de correr; a identificada pelo número 5 corresponde a uma porta articulada, também chamada de camarão, e a identificada pelo número 6 corresponde a uma porta pantográfica.

Seis plantas de portas entre dois batentes, numeradas de 1 a 6: 1, folha única com arco tracejado de abertura para um lado; 2, folha com eixo no meio e dois arcos tracejados em sentidos opostos; 3, folha deslizando para dentro de um compartimento na parede; 4, duas folhas sobrepostas deslizando lado a lado; 5, duas folhas articuladas formando um ângulo; 6, várias folhas articuladas em zigue-zague.

Seis plantas de portas entre dois batentes, numeradas de 1 a 6: 1, folha única com arco tracejado de abertura para um lado; 2, folha com eixo no meio e dois arcos tracejados em sentidos opostos; 3, folha deslizando para dentro de um compartimento na parede; 4, duas folhas sobrepostas deslizando lado a lado; 5, duas folhas articuladas formando um ângulo; 6, várias folhas articuladas em zigue-zague.

Selecione uma alternativa Certo Errado

Ver gabarito

Gabarito: Errado

Fonte: Gabarito preliminar: Gabarito oficial definitivo — Cargo 2 — página 1
