Questão 6 — Eletrônica de Potência — Fontes Chaveadas (Eletrônica) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Eletrônica Eletrônica de Potência — Fontes Chaveadas

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletricidade · Caderno Amarela

Gabarito disponível

Analise a seguinte figura.

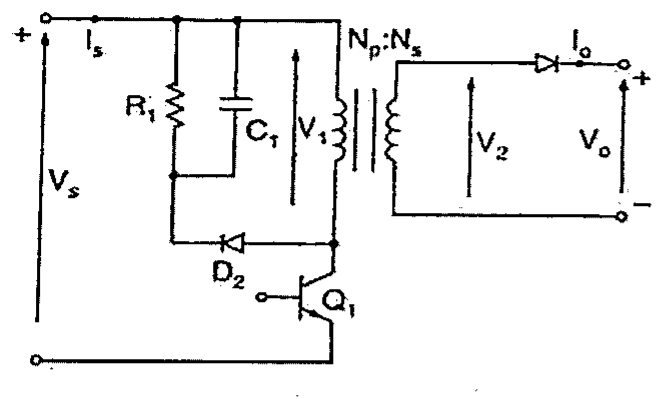

Diagrama de circuito de fonte de alimentação com fonte Vs, resistor R1 e capacitor C1 em paralelo com o enrolamento primário Np, diodo D2, transistor Q1, transformador Np:Ns, secundário com tensão V2, diodo de saída e tensão de saída Vo; correntes Is e Io indicadas.

Diagrama de circuito de fonte de alimentação com fonte Vs, resistor R1 e capacitor C1 em paralelo com o enrolamento primário Np, diodo D2, transistor Q1, transformador Np:Ns, secundário com tensão V2, diodo de saída e tensão de saída Vo; correntes Is e Io indicadas.

A figura acima representa o circuito de uma fonte de alimentação do tipo:

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS 2017 — Eletricidade — página 4
