Questão 14 — Análise de Circuitos — Análise Nodal (Circuitos Elétricos) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Circuitos Elétricos Análise de Circuitos — Análise Nodal

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletricidade · Caderno Amarela

Gabarito disponível

Analise a figura abaixo.

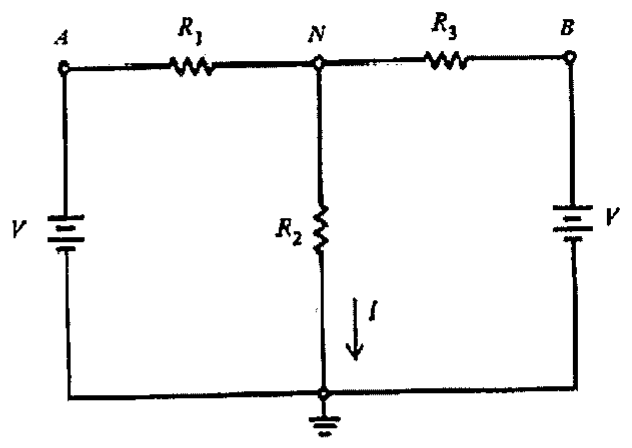

Circuito com duas fontes de tensão V nos ramos externos, pontos A, N e B; R1 entre A e N, R3 entre N e B, R2 entre N e o terra, com a corrente I indicada para baixo em R2.

Circuito com duas fontes de tensão V nos ramos externos, pontos A, N e B; R1 entre A e N, R3 entre N e B, R2 entre N e o terra, com a corrente I indicada para baixo em R2.

Considerando VA, VB e VN como sendo as tensões nos pontos A, B e N, respectivamente, em relação à terra, marque a opção que apresenta o valor da corrente I na figura acima.

Selecione uma alternativa A) (VA + VB) / R2 B) (VA - VB) / R2 C) (VA - VN) / R2 + (VB - VN) / R2 D) (VA + VN) / R1 + (VB + VN) / R3 E) (VA - VN) / R1 + (VB - VN) / R3

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS 2017 — Eletricidade — página 4
